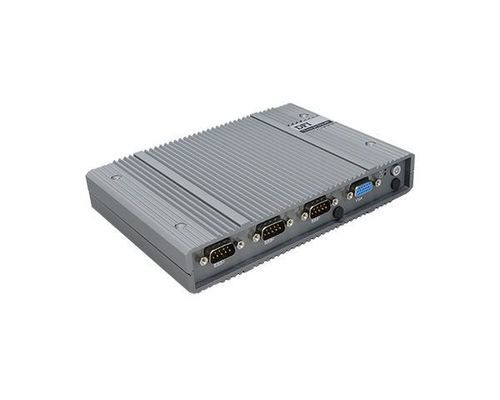

PC embedded EC700-ASL/EC710-ASL

RS-232RS-485DisplayPort

Panoramica
Sistema embedded fanless basato sulla serie di processori Intel® Industrial RE. Design sottile e a basso profilo per installazioni con spazio limitato. Capacità Out-of-Band (OOB) integrata e memoria DDR5 saldata. Supporta fino a quattro display indipendenti via HDMI, USB-C (DP1.2 Alt Mode) e VGA. Molteplici porte Ethernet ad alta velocità e intervallo di temperatura industriale per impieghi in ambienti gravosi.

Caratteristiche principali

• Design senza ventola per funzionamento silenzioso e manutenzione ridotta
• Dimensioni compatte (opzioni di altezza sistema a profilo basso)
• Processori Intel® Industrial RE Series (più SKU disponibili)
• Memoria LPDDR5 integrata (8GB / 16GB saldata)
• Supporto quadruplo display indipendente (HDMI / USB-C / VGA)
• Supporto gestione Out-of-Band (OOB)
• Ingresso alimentazione wide-range (9–36 VDC) e supporto temperature industriali

Processore
Intel® Industrial RE Series. SKU disponibili: X7433RE (4 core, 1,5–3,4 GHz), X7835RE (8 core, 1,3–3,6 GHz), X7213RE (2 core, 2,0–3,4 GHz), X7211RE (2 core, 1,0–3,2 GHz). Nota: TCC disabilitato di default nel BIOS.

Memoria & BIOS
Memoria: 8GB / 16GB LPDDR5-4800 (saldata). BIOS: AMI SPI 256 Mbit (solo avvio UEFI).

Grafica
Controller: Intel® UHD Graphics. Fino a 32 execution units; supporta OpenGL 4.6, DirectX 12, Vulkan 1.2 (Windows); Mesa 3D / OpenGL 4.6 / Vulkan 1.2 (Linux). Precisione: FP32, FP16, INT8. Compute: OpenCL 3.0. Uscite video: 1 x VGA, 1 x HDMI 1.4, 1 x USB-C (DP1.2 Alt Mode).

Storage & Espansione
Storage interno: 1 x M.2 2280 M key (PCIe Gen3 / SATA) — dissipatore e thermal pad richiesti. Espansioni: 1 x M.2 2230 E key (USB 2.0 / PCIe, supporto CNVi), 1 x M.2 3042/3052 B key (USB3.0 / USB2.0 / PCIe con SIM), 1 x M.2 2242/2280 M key (PCIe/SATA; supporto PCIe x2 su progetto).

Audio
Codec audio: REALTEK ALC888S.

Ethernet & Networking
Controller: 2 x Intel i226 2.5GbE (supporto TSN su progetto), 1 x Intel i210 GbE (supporta funzione DFI OOB).

I/O frontale
Seriale: COM1/2: RS232/422/485; COM3: RS232. Video: 1 x VGA. Pulsanti: Power, Reset. Antenna: 2 fori antenna.

I/O posteriore
Ethernet: 2 x 2.5GbE RJ45, 1 x GbE RJ45 (supporto DFI OOB). Seriale: COM4: RS232/DIO. USB: 3 x USB 3.2 Type-A, 1 x USB-C 3.2. Video: 1 x HDMI. Audio: 1 x 3,5 mm Line out / Mic In. Antenna: 2 fori antenna.

Altre caratteristiche
Indicatori: LED di alimentazione, LED storage. Watchdog: reset programmabile 1–255 s via software. Sicurezza: supporto TPM 2.0. Alimentazione: ingresso 9–36 VDC; connettore: DC jack 2,5 mm; batteria RTC: CR2032. OS supportati: Windows® 10 IoT Enterprise, Windows® 11 IoT Enterprise; Linux: Ubuntu 22.04.

Ambiente & Meccanica
Temperatura di esercizio: -40 a 60°C (con flusso d'aria 0,2 m/s). Temperatura di stoccaggio: -40 a 85°C. Umidità relativa: 10–90% RH (non condensante). Struttura: Alluminio + metallo. Montaggio: parete / VESA / DIN‑Rail (dipende dalla variante). Dimensioni (L x A x P): 180 x 33 x 127,8 mm (variante altezza sistema 33 mm). Peso: TBD.

Norme & Certificazioni
Urto (in funzione): 30G, IEC-60068-2-27; MIL-STD-810G. Vibrazioni (in funzione): 3 Grms, IEC 60068-2-64; MIL-STD-810G. Certificazioni: CE, FCC, RoHS, UKCA.

Imballo & Origine
Lista imballo: 1 unità sistema. Paese di origine: Taiwan.

Specifiche tecniche

• Famiglia prodotto: EC700-ASL / EC710-ASL
• CPU: Intel® Industrial RE Series (più SKU)
• Memoria: 8GB/16GB LPDDR5-4800 (saldata)
• Grafica: Intel® UHD Graphics (fino a 32 EUs)
• Storage: M.2 2280 M key (PCIe Gen3 / SATA)
• LAN: 2 x 2.5GbE + 1 x 1GbE (supporto OOB)
• USB: 3 x USB 3.2 Type-A, 1 x USB-C 3.2
• Seriale: fino a 4 porte COM (RS232/422/485/DIO)
• Uscite video: VGA, HDMI 1.4, USB-C (DP1.2 Alt Mode)
• Alimentazione: 9–36 VDC
• Temp. esercizio: -40 a 60°C (con flusso d'aria specificato)
• TPM: 2.0 supportato
• Montaggio: Parete / VESA / DIN‑Rail
• Certificazioni: CE / FCC / RoHS / UKCA
