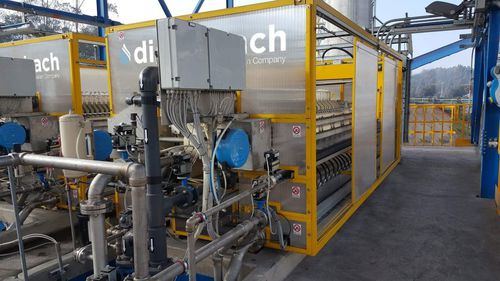

Filtro-pressa a trave laterale SB

a telaioa membranarobotizzata

Panoramica
Le filtropresse a trave laterale SB Series di Diefenbach sono macchine industriali per la separazione liquido‑solido, progettate per filtrazione e disidratazione in diversi settori di processo. Il progetto prevede due travi longitudinali che supportano un pacco di piastre concamerate o a membrana rivestite da tele filtranti, consentendo la formazione e lo scarico controllato della torta.

Funzionamento
Una testa mobile azionata da un cilindro idraulico comprime il pacco piastre tra le due travi laterali formando camere di filtrazione. Il fango di alimentazione viene pompato nelle camere; il filtrato attraversa la tela ed esce tramite tubazioni mentre i solidi si accumulano formando la torta. Al termine del ciclo le piastre si aprono e scaricano torte in gran parte prive di gocciolamento; le piastre possono essere agitate o lavate per rimuovere residui prima del ciclo successivo.

Perché la serie SB di Diefenbach
Diefenbach progetta e costruisce filtropresse a trave laterale dal 1907 e fornisce prove in laboratorio e unità pilota per selezionare i tipi di piastre, le tele e i parametri di processo ottimali per ogni alimentazione. La serie SB impiega un unico cilindro idraulico principale per ridurre le sollecitazioni strutturali e garantire la sincronizzazione del movimento delle piastre. Sono disponibili opzioni e pacchetti di automazione per adattare la macchina ai requisiti specifici di processo, sicurezza e monitoraggio.

Caratteristiche e vantaggi

• Doppia alimentazione: alimentazione da entrambe le estremità per migliorare il riempimento delle camere, ridurre la velocità di ingresso e uniformare la torta.
• Cilindro idraulico singolo: garantisce la sincronizzazione del movimento e riduce le sollecitazioni strutturali.
• Sistema core‑blow: pulisce il punto di carica centrale prima dello scarico per migliorare la secchezza della torta e ridurre accumuli sui giunti.
• Dispositivo di scuotimento delle piastre e lavaggio automatico delle tele: lavaggio robotizzato ad alta pressione (fino a 100 bar) o lavaggio rapido overhead per cicli frequenti.
• Piastre multiple: concamerate e a membrana per ottimizzare spessore e secchezza della torta.
• Versioni ATEX / antideflagranti: disponibili per ambienti pericolosi.
• Automazione avanzata e monitoraggio remoto: supportano esercizio, diagnosi e manutenzione.

Applicazioni e opzioni
Le filtropresse SB Series sono adatte ad applicazioni di piccole e medie dimensioni con piastre fino a 1500 x 1500 mm. Le configurazioni includono diversi stili di apertura delle piastre, sistemi di lavaggio delle tele, dispositivi di scuotimento e disposizioni a doppia alimentazione. Diefenbach offre prove di laboratorio e unità pilota per adattare il tipo di piastra, la scelta della tela e i parametri operativi al materiale di alimentazione e agli obiettivi del processo.

Caratteristiche / specifiche tecniche

• Serie: SB Series (filtropresse a trave laterale)
• Tipologie di piastre: piastre concamerate e piastre a membrana
• Dimensione massima tipica della piastra: fino a 1500 mm x 1500 mm
• Azionamento: cilindro idraulico principale singolo per sincronizzazione
• Alimentazione: doppia alimentazione (da entrambe le estremità)
• Sistemi di lavaggio: lavaggio robotizzato ad alta pressione (fino a 100 bar) e lavaggio simultaneo overhead rapido
• Sistema core‑blow: disponibile per migliorare la secchezza della torta
• Manutenzione piastre: dispositivo di scuotimento per rimozione residui
• Certificazioni / opzioni: conformità ATEX disponibile
• Supporto: prove di laboratorio interne e unità pilota per ottimizzazione del processo
