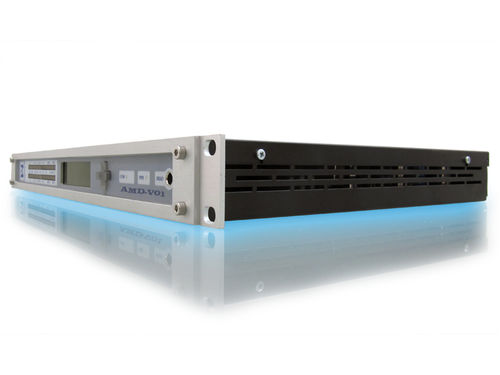

Demodulatore TV digitale AMD-V01

RF

AMD-V01 è un demodulatore digitale per trasmissioni in modulazione di ampiezza ad ampio spettro nella gamma di frequenza da 200 KHz a 30 MHz. Oltre alla demodulazione del segnale RF, AMD-V01 è in grado di fornire una serie di informazioni tipiche di un apparato di controllo. L'assenza o l'abbassamento del livello della portante, l'assenza di modulazione e di altri segnali di controllo consentono all'emittente una facile implementazione di un sistema di controllo semplice e affidabile. Il segnale audio demodulato viene trattato in modo digitale lungo tutto il percorso di demodulazione. L'intera catena, dal front-end RF all'uscita BF, è infatti interamente digitale. Il vantaggio che ne deriva si apprezza nella versatilità del sistema, in grado di adattarsi a una varietà di configurazioni che includono filtraggio ad alta reiezione, misura parametrica e quant'altro possa richiedere un cluster di processori dedicati all'elaborazione digitale del segnale in tempo reale. Per facilitare le attività di misura sono stati implementati anche filtri di canale programmabili dall'utente che realizzano tagli in frequenza a 4,5 KHz, 6 KHz, 15 KHz, 20 KHz e 30 KHz. Tali filtri facilitano, insieme alla possibilità di impostare il passo di demodulazione in frequenza di 1 KHz, tutte le attività legate all'entità della distorsione oltre a quella di realizzare curve particolarmente precise o al livello-frequenza del rumore di fondo. Sul pannello frontale dell'AMD-V01 sono inoltre presenti due bargraph di precisione in grado di visualizzare il livello audio e il livello della portante, in particolare per quanto riguarda il peak-meter audio conforme alle seguenti specifiche secondo la norma DIN 45406.
