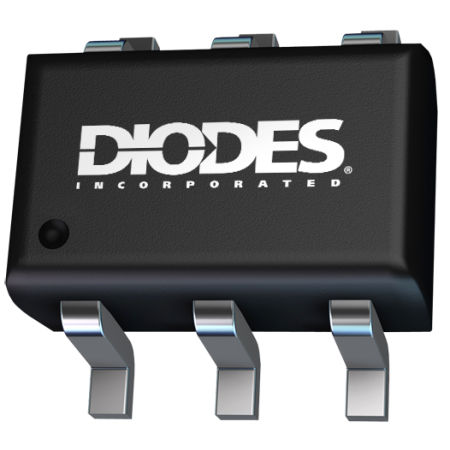

Controllore di corrente tensione ZXCT21 series

La serie ZXCT21x è un monitor current-shunt di alta precisione con diverse opzioni di guadagno per misurare la caduta di tensione (10mV) attraverso un piccolo resistore shunt con un errore minimo. Ciò consente di ottenere un'elevata precisione nella misura di grandi correnti e di ridurre la perdita di potenza causata dalla misura con tensioni di modo comune da -0,3V a 26V. Il pin OUT è una tensione proporzionale alla corrente di carico. Può essere elaborata con un ADC. Sono disponibili sei guadagni fissi: 50, 75, 100, 200, 500 e 1000 V/V rispettivamente. Questo dispositivo è progettato con un'architettura a deriva zero ed è realizzato con tecnologia post-trim per ottenere una bassa tensione di offset, una bassa deriva del guadagno e un basso errore di guadagno nell'intero intervallo di temperatura per una misura precisa. Lo ZXCT21x funziona con un'alimentazione singola da 2,7 V a 26 V con una corrente di alimentazione massima di 100μA da -40°C a +125°C ed è disponibile in package SOT363 e U-QFN1418-10. Caratteristiche Intervallo di tensione di alimentazione: da 2,7 V a 26 V Intervallo di temperatura: da -40°C a +125°C Ampio intervallo di modo comune: da -0,3V a 26V Supporto di cadute Shunt di 10mV a fondo scala Errore di guadagno (sovratemperatura massima) Versione A e B: ±0,8% Versione C: ±0,5% Bassa tensione di offset: ±30μV (max) Corrente di riposo: 100μA (max) Deriva dell'errore di basso guadagno: 10ppm/°C (max) Capacità di uscita Rail-to-Rail Applicazione/i Computer portatili Server farm Telecomunicazioni Rilevamento della corrente (lato alto/lato basso) Carica e scarica delle batterie Schede video ad alte prestazioni Alimentatori industriali Strumentazione Sistemi di controllo Misurazione
