Driver LED per illuminazione AL88xx, AP88xx, PAM28xx, ZXLD series

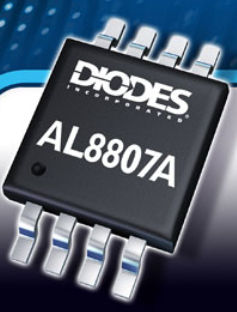

L'AL8807A è un convertitore DC/DC step-down progettato per pilotare LED a corrente costante. Il dispositivo può pilotare fino a 9 LED bianchi ad alta luminosità in serie da una sorgente di tensione da 6V a 36V. L'AL8807A ha un range di tensione dei pin CTRL esteso, aumentando il suo range di dimming analogico a più di 10:1. La gamma di dimmeraggio analogico migliorata lo rende adatto per una varietà di applicazioni di illuminazione che richiedono ampie gamme di dimmeraggio analogico. L'AL8807A commuta a frequenza fino a 1MHz con tempi di salita e discesa controllati per ridurre le EMI. Ciò consente l'utilizzo di componenti esterni di piccole dimensioni, riducendo al minimo l'area PCB necessaria. La corrente di uscita massima di AL8807A viene impostata tramite una resistenza esterna collegata tra i pin di ingresso VIN e SET. La protezione da sovratemperatura è incorporata in modo che, in caso di guasto, il dispositivo si spegne automaticamente e si riavvia solo quando la temperatura della giunzione si è raffreddata. Caratteristiche e vantaggi Corrente di pilotaggio LED fino a 1A/1.3A Migliore del 5% di precisione Elevata efficienza Fino al 96% Velocità di commutazione controllate in modo ottimale Tensione di ingresso operativo da 6V a 36V Ampio campo di ingresso analogico per il controllo della regolazione della luminosità (10:1)
