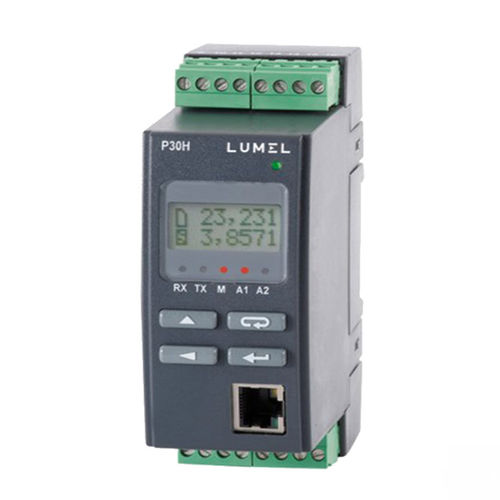

P30H è un trasduttore progettato per impianti fotovoltaici, a batteria, di telecomunicazione e ferroviari. P30H misura e registra la corrente, la tensione, la tensione, la potenza, l'energia e altri parametri del circuito CC. Il segnale di uscita è isolato galvanicamente dal segnale di ingresso e dall'alimentazione.
P30H dispone di funzioni di misura programmabili e funzioni aggiuntive.
I parametri di programmazione possono essere realizzati con l'utilizzo di pulsanti, tramite interfaccia RS-485 e software e-con gratuito o Ethernet o qualsiasi browser web.interfaccia RS-485 Modbus RTU.
Modalità Master/Monitor RS-485 - possibilità di interrogare 1 dispositivo.
Supporto SD/SDHC (opzione).
Interfaccia Ethernet 10/100 BASE-T (opzionale).
Protocollo: Modbus TCP/IP, HTTP, FTP.
Servizi: server wwww, server ftp, client DHCP
Dimensioni 45 x 120 x 100 mm.
Il trasduttore è disponibile in 3 versioni:
Di base
Con scheda SD/SDHC
Con Ethernet e memoria interna del file system
Caratteristiche e funzioni:
Ingresso programmabile:
Parametri DC
Corrente tramite shunt +/- 150mV
Tensione 0....12/48/100/250V o 0...600/1000V con resistenza supplementare
Uscita:
1 x analogico 0/4....20mA o 0...10V
1 x relè, commutabile a scelta con uscita analogica 0/4....20mA o 0...10V
1 x relè aggiuntivo, commutabile a scelta su uscita di alimentazione 0....24 V CC
LCD 2 x 8 caratteri con retroilluminazione a LED
Alimentazione elettrica: 85..253 V AC/DC o 20...40 V AC/DC, / 20...60 V DC
Conversione dei valori di misura in un segnale di uscita sulla base delle singole caratteristiche lineari
1 o 2 relè di allarme con contatto NA in 6 modalità di funzionamento
Uscita di alimentazione supplementare 24 V c.c.c. 30 mA acceso/spento (opzionale).
Registrazione dei segnali di ingresso in un file interno, su scheda SD/SDHC (opzionale) o nella memoria interna del file system (opzionale).
Interfaccia RS-485 Modbus RTU.
---
