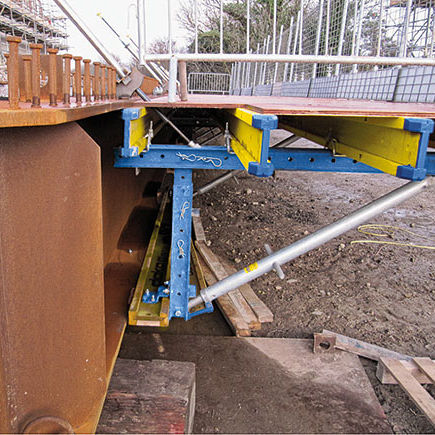

Cassaforma modulare ParaTop

di pontiin acciaioin metallo

Panoramica
Doka ParaTop trasforma la cassaforma Top 50 in una cassaforma a sbalzo senza appoggi a terra, completamente gestibile dall’alto. La scarpetta di incastro innovativa semplifica il montaggio e compensa le tolleranze di posa.

Impiego flessibile

• Ancoraggio ai piatti del ponte in calcestruzzo o acciaio mediante due tipi di scarpe di incastro.
• Adattabile a diverse sezioni a sbalzo utilizzando i componenti modulari Top 50.
• La distanza tra mensole è indipendente dagli assi dei connettori di taglio e evita collisioni con le piastre di irrigidimento entro la larghezza d’influenza ammessa.

Ridotto impiego di materiale e lavoro di montaggio

• Tutte le operazioni (montaggio, allineamento, armatura, getto, disarmo) si svolgono dal ponte — non sono necessari ponteggi o impalcature sotto la struttura.
• Ampie larghezze d’influenza che riducono il numero di piani di mensole necessari.
• Coni di incastro cromati per un disarmo semplificato; non sono necessarie manichette di montaggio.

Avanzamento rapido del cantiere

• Sequenza di montaggio semplice con soli tre componenti ParaTop: scarpetta, profilo di incastro e cono di incastro.
• Giunzioni a perno che accorciano i tempi di montaggio e smontaggio rispetto alle giunzioni filettate.
• Possibilità di pre-montare le scarpette per velocizzare il processo.
• Scarpetta aperta anteriormente che riduce il tempo di gru evitando l’inserimento laborioso degli ancoraggi durante l’aggancio.

Fissaggio e applicazione
La cassaforma a sbalzo ParaTop viene fissata al ponte tramite ancoraggi obliqui riutilizzabili. È idonea per ponti collaboranti acciaio-calcestruzzo e per ponti in elementi prefabbricati ed è progettata per operare interamente dall’alto compensando le imprecisioni di montaggio tramite la scarpetta.

Riferimenti (esempi)

• Västlänken
• Randselva Bridge
• Bridge Junglinster

Specifiche tecniche

• Tipo: cassaforma a sbalzo senza appoggi a terra per ponti (composito acciaio-calcestruzzo e prefabbricati).
• Operatività: completamente dall’alto (nessun puntellamento sotto la struttura richiesto).
• Compatibilità: componenti modulari Top 50.
• Componenti principali: scarpetta di incastro, profilo di incastro, cono di incastro.
• Scarpetta: disponibile in due versioni per calcestruzzo o acciaio; compensa le tolleranze di installazione.
• Distanze tra mensole: flessibili entro la larghezza d’influenza ammessa; indipendenti dai connettori di taglio.
• Ancoraggio: ancoraggi obliqui riutilizzabili al ponte.
• Coni: cromati per facilitare il disarmo; possibilità di montaggio anticipato delle scarpette.
• Montaggio: giunzioni a perno per ridurre i tempi; scarpetta aperta anteriormente per ridurre le operazioni di gru e ancoraggio.
