Cassaforma leggera

modularea telaiodi ponti

Panoramica

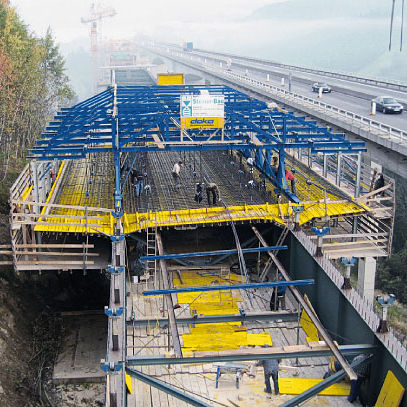

Il carro casserante Doka per strutture miste è un carro traslabile progettato per la costruzione rapida e sicura di impalcati in calcestruzzo su strutture in acciaio. Supporta una vasta area di cassaforma premontata che può essere spostata senza smontaggio, consentendo cicli di getto settimanali e lo spostamento dell’intera unità in un unico pezzo.

Benefici principali

• Riduzione dei costi d’investimento grazie all’impiego di componenti standard noleggiabili
• Flusso di lavoro regolare con facile gestione e rapido chiusura/apertura della cassaforma
• Soluzioni personalizzate per adattarsi a differenti geometrie di ponte

Sistema (griglia semplice)
La griglia longitudinale è definita da un portante longitudinale di 5,00 m di lunghezza × 2,00 m di altezza. L’adattamento trasversale avviene mediante due telai trasversali collegati da una zona di compensazione. Puntelli telescopici regolabili e numerose posizioni di fissaggio nei profilati in acciaio assicurano la massima adattabilità. La trave di sistema 5,00 m NG consente un posizionamento trasversale ancora più flessibile.

Sicurezza sulla struttura
Livelli di passerelle sospese per le lavorazioni di finitura garantiscono elevati standard di sicurezza. Con pochi elementi di sicurezza aggiuntivi è possibile ottenere un involucro perimetrale completo; le varianti a traslazione inferiore offrono accesso senza barriere al piano di calpestio quando necessario.

Supporti a rullo per cassaforma interna

• Consentono l’avanzamento della cassaforma interna secondo il principio del cassetto per un riposizionamento efficiente

Opzioni di regolazione illimitate

• La cassaforma a sbalzo è regolabile in tutte le direzioni mediante puntelli
• Sistema di ancoraggio in due parti per un semplice e rapido chiusura/apertura della cassaforma

Tipologie di cassaforma e soluzioni

• Carro superiore — tipologia standard per getti rapidi e sicuri delle lastre su strutture in acciaio
• Carro inferiore — accesso libero al piano di calpestio, adatto a sezioni trasversali ampie
• ParaTop movimentabile con gru — soluzione per impalcati corti e medi con pochi spostamenti
• Soluzioni speciali economiche su richiesta per spazi ristretti o sezioni particolari

Specifiche tecniche

• Applicazione: carro traslabile per cassaformi di ponti strutture miste calcestruzzo‑acciaio
• Modulo longitudinale: 5,00 m (portante longitudinale)
• Altezza indicativa del portante longitudinale: 2,00 m
• Trave di sistema: trave di sistema 5,00 m NG (maggiore flessibilità trasversale)
• Gestione della cassaforma: ampia superficie premontata ciclabile senza smontaggio
• Regolazioni: puntelli telescopici regolabili; numerose posizioni di fissaggio; travi di compensazione per adeguamento trasversale
• Caratteristiche carico/peso: basso peso proprio e elevata portata
• Ciclo operativo: progettato per cicli di getto settimanali; unità intera traslabile in un pezzo
• Sicurezza: passerelle sospese per finiture; compatibile con pochi elementi aggiuntivi per involucro completo
• Varianti: carro superiore e inferiore; ParaTop movimentabile per campate corte/medie
• Fornitura/montaggio: montaggio economico da componenti standard noleggiabili; pianificazione e fornitura chiavi in mano disponibili
