DonadonSDD ha messo a punto i dischi modello LPD, una soluzione semplice, affidabile, accurata ed economica per applicazioni che richiedono protezione da pressioni (positive o negative) ultra basse.
Il loro uso principale è nella protezione contro i rischi di implosione o rottura di serbatoi di stoccaggio o processo, cisterne e silos con bassa resistenza strutturale, e quindi in grado di sopportare solo lievi pressioni e depressioni.
Un settore di particolare interesse è quello dei fermentatori per la produzione di biogas.

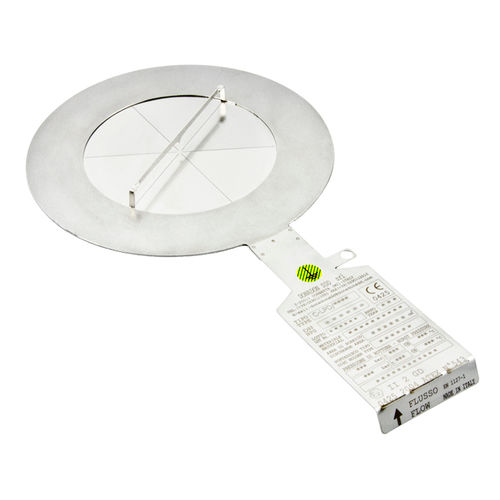

Il disco di rottura DonadonSDD LPD è un disco piano composito, formato da quattro parti:
una sezione metallica intagliata e forata
una membrana di tenuta (normalmente in PTFE, ma disponibile in un’ampia gamma di materiali)
un fondello di protezione
un anello di taratura con lame per facilitare la rottura della membrana
I dischi DonadonSDD tipo LPD si aprono senza frammentazione ed evitano la contaminazione del prodotto e possono essere personalizzati per risolvere applicazioni e specifiche non standard.
I dischi LPD possono essere disegnati:
per la contemporanea protezione da pressione e vuoto.
per resistere ad una condizione di vuoto o ad una contropressione
completi di un sensore di rottura
Tolleranza - da +/- 5 % a +/- 20%
Temperatura di esercizio - fino a 265 °C
Margine operativo - fino al 60%
Supporto per vuoto - Disponibile
Frammentazione - No (solo membrana)
Impiego sotto valvola - Si
Resistenza alla corrosione - Buona - può essere protetto con una membrana di PTFE
Rivestimenti - Si
Contenitore - Montaggio diretto tra flange
Sensore di rottura - Elettrico, Magnetico, Induttivo, Ottico
