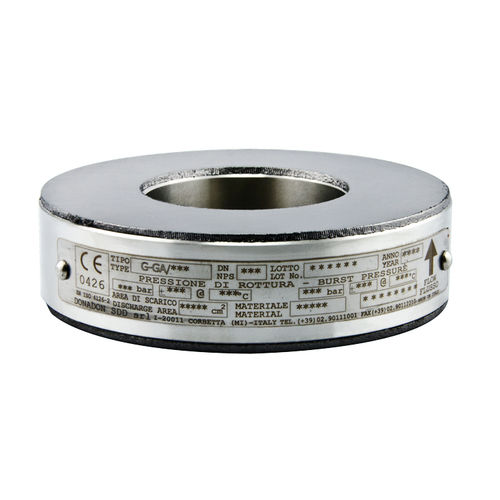

Il disco di rottura DonadonSDD tipo GA è un disco in grafite montato in un anello di acciaio inossidabile che può essere inserito direttamente tra flange.
Questo disco è molto versatile poiché unisce, alla resistenza meccanica di un portadisco di acciaio, le caratteristiche dei dischi in grafite (resistenza a fluidi aggressivi e bassa sensibilità della pressione di rottura al variare della temperatura).
Il materiale impiegato per il disco è costituito da grafite purissima. L’apertura di questo disco è immediata e totale ma con frammentazione. È previsto il supporto per il vuoto per pressioni di rottura inferiori a 1,7 bar g; per tarature superiori, il disco è auto-supportante.
Tolleranza - da +/- 10 % a +/- 20%
Temperatura di esercizio - da -60 °C fino a 300 °C
Margine operativo - fino al 75%
Supporto per vuoto - Non Disponibile
Frammentazione - Si
Impiego sotto valvola - No
Resistenza alla corrosione - Ottima - può essere protetto con una membrana di PTFE
Rivestimenti - No
Contenitore - Incluso, montaggio diretto tra flange
Guarnizioni - Disponibili in grafite
Sensore di rottura - Elettrico
Certificazione PED [CE STAMP] - Disponibile
