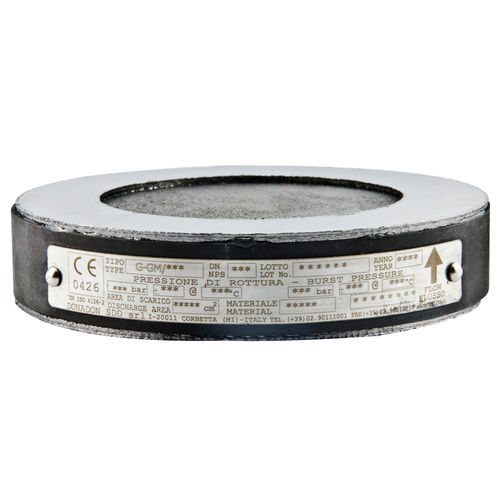

Il disco di rottura DonadonSDD tipo GM, di grafite monoblocco è un disco versatile adatto per innumerevoli applicazioni, e può essere inserito direttamente tra flange.
I dischi di rottura in grafite sono caratterizzati dalla resistenza a fluidi aggressivi e dalla bassa sensibilità della pressione di rottura al variare della temperatura. Il materiale impiegato è costituito da grafite purissima impregnata con resine fenoliche in modo da ottenere un prodotto impermeabile.
L’apertura di questo disco è immediata e totale ma con frammentazione.
È previsto il supporto per il vuoto per pressioni di rottura inferiori a 1,7 bar g; per tarature superiori, il disco è auto-supportante.
Tolleranza - da +/- 10 % a +/- 20%
Temperatura di esercizio - da -60 °C fino a 180 °C
Margine operativo - fino al 75%
Supporto per vuoto - Disponibile
Frammentazione - Si
Impiego sotto valvola - No
Resistenza alla corrosione - Ottima - può essere protetto con una membrana di PTFE
Rivestimenti - No
Contenitore - Incluso, montaggio diretto tra flange
Guarnizioni - Disponibili in grafite
Sensore di rottura - Elettrico
Certificazione PED [CE STAMP] - Disponibile
