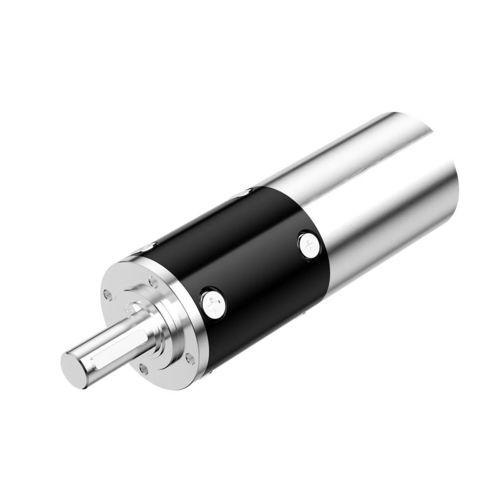

Motoriduttore DC QJS42

planetariocoassialead albero pieno

Dettagli del prodotto
Il motore riduttore planetario QJS 42 mm tutto metallo è progettato per sistemi di azionamento che richiedono elevata densità di coppia, stabilità strutturale e prestazioni di trasmissione affidabili. Diametro esterno: 42 mm; coppia di picco fino a 180 kgf·cm; coppia continua fino a 120 kgf·cm.

Caratteristiche principali

• Coppia di picco fino a 180 kgf·cm
• Struttura planetaria tutto metallo da 42 mm
• Albero di uscita in acciaio inox con cuscinetto a sfera per uscita stabile
• Ingranaggi lavorati in metallo e carcassa metallica
• Temperatura di funzionamento: -30°C a +100°C
• Umidità operativa: 20%–85% UR
• Personalizzazione di progettazione e produzione disponibile

Parametri tecnici
Serie modello: QJS
Diametro esterno: 42 mm
Stadi d'ingranaggio: 1 / 2 / 3 / 4
Rapporti di riduzione: 1 stadio: 3.7, 5.2; 2 stadi: 13.7, 20.35, 27; 3 stadi: 50, 71, 100, 140; 4 stadi: 187, 263, 370, 520
Lunghezza ingranaggio (mm): 1 stadio: 31.6; 2 stadi: 42.5; 3 stadi: 53.4; 4 stadi: 46.3
Coppia continua ammessa max. (kgf·cm): 1 stadio: 10; 2 stadi: 50; 3 stadi: 100; 4 stadi: 120
Coppia momentanea ammessa max. (kgf·cm): 1 stadio: 15; 2 stadi: 75; 3 stadi: 150; 4 stadi: 180
Efficienza (%): 1 stadio: 90; 2 stadi: 81; 3 stadi: 73; 4 stadi: 65
Lunghezza del motore: dipende dal motore specificato
Tipo di scatola: struttura planetaria (tutto metallo)
Materiale albero di uscita: acciaio inossidabile
Cuscinetto albero di uscita: cuscinetto a sfere
Materiale degli ingranaggi: ingranaggi metallici lavorati
Materiale della custodia: metallo
Umidità operativa: 20%–85% UR
Temperatura di funzionamento: -30°C–+100°C
SKU: QJS42

Applicazioni tipiche

• Robotica industriale e giunti articolati
• Attuatori di precisione e sistemi di posizionamento
• Attuatori per valvole e serrande
• Macchine per imballaggio e movimentazione materiali
• Apparecchiature di automazione che richiedono azionamenti compatti ad alto coppia
