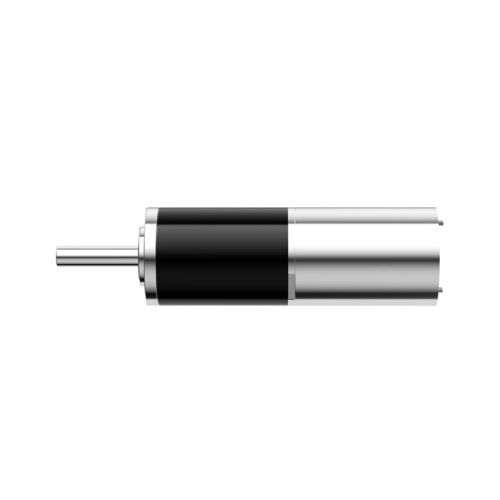

Motoriduttore DC QJS28

planetariocoassialemonostadio

Panoramica del prodotto
Il motoriduttore planetario QJS 28 mm tutto metallo è progettato per sistemi di azionamento compatti che richiedono maggiore capacità di coppia e robustezza meccanica. Diametro esterno 28 mm, coppia di momento fino a 90 kgf·cm e coppia continua massima fino a 60 kgf·cm a seconda della configurazione.

Caratteristiche principali

• Coppia di momento fino a 90 kgf·cm
• Diametro esterno 28 mm
• Struttura planetaria per trasmissione compatta ad alta coppia
• Ingranaggi lavorati in metallo e scocca metallica
• Albero di uscita in acciaio inox con cuscinetti a sfera
• Disponibile in 1–4 stadi e più rapporti di riduzione
• Personalizzazione disponibile (progettazione e produzione)

Parametri (tabella)
Modello: QJS 28mm
Stadi ingranaggi: 1 | 2 | 3 | 4
Rapporti di riduzione: 4, 6 | 16, 24, 36 | 64, 96, 144, 216 | 256, 384, 576, 864, 1296
Lunghezza ingranaggio (mm): 21.3 | 29.8 | 38.3 | 46.3
Coppia continua ammessa max. (kgf·cm): 7.5 | 30 | 50 | 60
Coppia di momento ammessa max. (kgf·cm): 11 | 45 | 75 | 90
Efficienza (%): 90 | 81 | 73 | 65
Lunghezza motore: dipende dal motore specificato
Diametro esterno: 28 mm
Tipo di riduttore: Struttura planetaria
Materiale albero di uscita: Acciaio inossidabile
Tipo cuscinetto albero di uscita: Cuscinetti a sfera
Materiale ingranaggi: Ingranaggi lavorati in metallo
Materiale scocca: Metallo
Umidità di funzionamento: 20%–85% UR
Temperatura di esercizio: -30°C–+100°C
Personalizzazione: personalizzazione di progettazione e produzione disponibile

Specifiche tecniche

• Famiglia modello: QJS
• Diametro esterno: 28 mm
• Tipo di riduttore: Struttura planetaria
• Materiale ingranaggi: Metallo lavorato
• Materiale scocca: Metallo
• Albero di uscita: Acciaio inossidabile con cuscinetti a sfera
• Stadi disponibili: 1, 2, 3, 4
• Rapporti disponibili: 4, 6, 16, 24, 36, 64, 96, 144, 216, 256, 384, 576, 864, 1296
• Lunghezze ingranaggio (mm): 21.3 / 29.8 / 38.3 / 46.3 (per stadio)
• Coppia continua max.: fino a 60 kgf·cm (a seconda della configurazione)
• Coppia di momento max.: fino a 90 kgf·cm (a seconda della configurazione)
• Gamma di efficienza: 65%–90% a seconda dello stadio
• Lunghezza motore: dipende dal motore specificato
• Umidità di funzionamento: 20%–85% UR
• Temperatura di esercizio: -30°C a +100°C
• Personalizzazione: personalizzazione di progettazione e produzione disponibile
