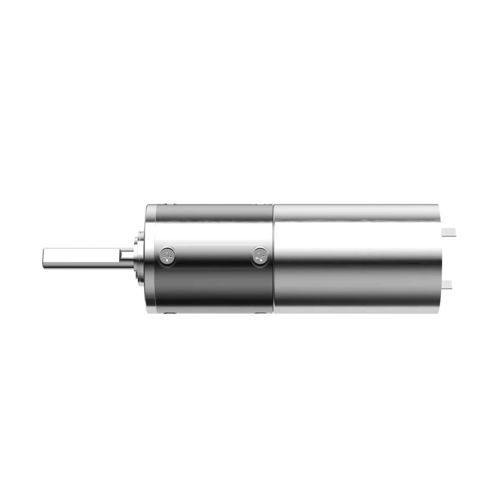

Motoriduttore DC QJS20

planetariocoassiale0.2 - 0.5 Nm

Panoramica del prodotto
Il motoriduttore planetario QJS da 20 mm (Modello: QJS20) è una soluzione di riduzione planetaria compatta progettata per applicazioni che richiedono elevata densità di coppia in un ingombro con diametro esterno di 20 mm. Disponibile in configurazioni da 1 a 4 stadi, fornisce coppie continue e di picco dipendenti dallo stadio, con ingranaggi lavorati e albero di uscita in acciaio inox per una trasmissione meccanica affidabile nei sistemi robotici industriali e mobili.

Caratteristiche principali

• Piattaforma compatta con diametro esterno 20 mm
• Opzioni stadi: 1–4 per rapporti di riduzione su misura
• Coppia di picco fino a 6,5 kgf·cm (a seconda dello stadio)
• Ingranaggi interamente metallici lavorati, scocca metallica e albero di uscita in acciaio inox con cuscinetti a sfere
• Intervallo di temperatura operativa: -25°C a +100°C e umidità 20%–85% RH
• Personalizzazione disponibile (progettazione & produzione)

Parametri
Modello: QJS20
Stadi ingranaggi: 1 | 2 | 3 | 4
Rapporti di riduzione: 4.6 | 16, 24, 36 | 64, 96, 144, 216 | 256, 384, 576, 864, 1296
Lunghezza ingranaggio (mm): 20 | 22.8 | 25.6 | 28.1
Coppia continua ammessa (kgf·cm): 1 | 1.8 | 2.5 | 3.6
Coppia di picco ammessa (kgf·cm): 2 | 2.8 | 4 | 6.5
Efficienza (%): 90 | 81 | 73 | 65
Lunghezza motore: dipende dal motore specificato
Diametro esterno: 20 mm
Tipo di riduttore: struttura planetaria
Materiale albero di uscita: acciaio inox
Tipo cuscinetto albero: cuscinetti a sfere
Materiale ingranaggi: ingranaggi metallici lavorati
Materiale scocca: metallo
Umidità di esercizio: 20%–85% RH
Temperatura di esercizio: -25°C–+100°C
Personalizzazione: progettazione & produzione disponibili

Applicazioni
Adatto per robot intelligenti, robot canini, robot rasaerba e robot di servizio esterni, hardware intelligente e dispositivi smart, robot per piscine e pulizia, robot umanoidi e mani ad alta destrezza, nonché apparecchiature mediche e di precisione che richiedono una riduzione compatta con elevata capacità di coppia.

Specifiche tecniche

• Modello: QJS20
• Diametro esterno: 20 mm
• Tipo di riduttore: struttura planetaria tutto metallo
• Stadi disponibili: da 1 a 4
• Rapporti di riduzione: da 4.6 fino a 1296 a seconda degli stadi
• Lunghezze ingranaggio (mm): 20 / 22.8 / 25.6 / 28.1
• Coppia continua max: 1–3.6 kgf·cm (a seconda dello stadio)
• Coppia di picco max: 2–6.5 kgf·cm (a seconda dello stadio)
• Intervallo di efficienza: 65%–90% (a seconda dello stadio)
• Albero di uscita: acciaio inox con cuscinetti a sfere
• Materiale ingranaggi: ingranaggi metallici lavorati
• Scocca: metallo
• Umidità di esercizio: 20%–85% RH
• Temperatura di esercizio: -25°C a +100°C
• Personalizzazione: progettazione & produzione disponibili
