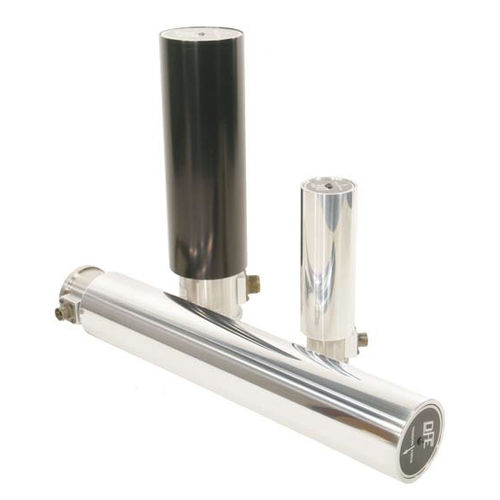

Trasduttore di forza a trazione NW series

digitalein alluminioin acciaio inossidabile

Il trasduttore di tensione NW Narrow Web Tension Transducer è un rotolo folle a sbalzo montato su cuscinetto specializzato con doppio sensore di tensione integrato per la misurazione della tensione in un nastro di carta, film, lamina o altro materiale in movimento. Costruito in acciaio inossidabile e alluminio per un'eccellente resistenza alla corrosione, il trasduttore NW può essere utilizzato come meccanismo di rilevamento in un sistema di controllo della tensione del nastro o di visualizzazione in un processo continuo di etichettatura, tag o nastro. Si monta su un telaio della macchina su un solo lato nel percorso con i rulli folli a sbalzo. Gli elementi di rilevamento bilanciati di precisione fissati internamente ad ogni estremità del rullo folle forniscono un segnale di tensione estremamente preciso. Questa disposizione è funzionalmente identica agli schemi di misurazione della tensione del nastro largo, usando due trasduttori di tensione ed un rullo folle separato. Gli elementi sensibili misurano con precisione il tiro totale del nastro indipendentemente dalla posizione del nastro sul rotolo e indipendentemente da quale bordo del nastro sia più teso. Il trasduttore Narrow Web è disponibile in tre diametri di rotolo: La misura NW 0 è di 2,25 pollici (57 mm); la misura NW 1 è di 3 pollici (76 mm); e la misura NW 2 è di 3,5 pollici (89 mm). Un'opzione del trasduttore di tensione Narrow Web size 2 è un display di tensione integrato, digitale, a LED alla fine del rotolo. La base dei bulloni per bobine NW sul telaio a sbalzo di una pressa o di una macchina in un punto desiderato del percorso del nastro e legge la tensione di marcia sul display a LED all'estremità esterna durante il funzionamento. Per l'operatore della macchina, che deve effettuare regolazioni di controllo quando la tensione del nastro va oltre i limiti accettabili, il display di tensione diretta sul rullo è comodo e di facile lettura.
