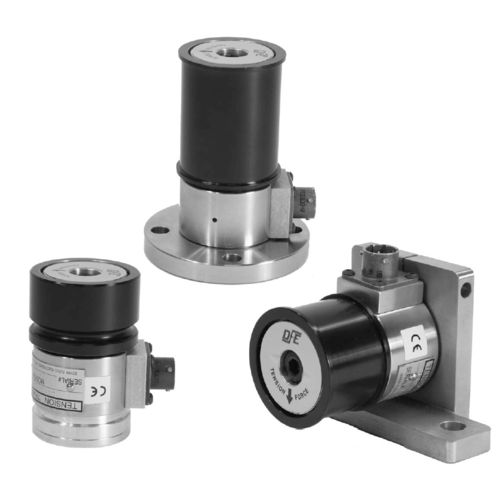

Trasduttore di forza a trazione RFA series

a basso ingombrosecondo specifiche cliente

I trasduttori a nastro a filamento RFA sono progettati per misurare la tensione in qualsiasi nastro in movimento, filamento o nastro molto stretto. Ideali per fili, plastica, gomma, metallo, vetro, vetro, compositi o altri substrati flessibili. Capacità dei trasduttori di tensione - Misurare la tensione di qualsiasi nastro o filamento stretto - Piccolo, versatile e facile da installare - Sono disponibili ruote speciali - Carico nominale da 10 - 150 libbre (45 - 665N) con ampio campo di funzionamento Ideale per fili, plastica, gomma, metallo, vetro, vetro, compositi o altri substrati flessibili. Tre ruote standard disponibili - una per il nastro (specificare la larghezza), una per il filamento, o il modello di adattatore per esigenze personalizzate. Tre stili di montaggio disponibili: "S" (standard), "FL" (flangia), e "PB" (pillow block). COME FUNZIONA La tensione è misurata da estensimetri ad alte prestazioni incorporati su una doppia trave a sbalzo e collegati in configurazione a ponte di grano. Quando il nastro o il filamento passa sopra un gruppo rotante a ruota accoppiato all'estremità del trasduttore, la trave si deflette leggermente in risposta alla tensione. Ciò produce un segnale di tensione proporzionale alla tensione. Il trasduttore RFA si monta a sbalzo su un telaio della macchina e può essere collegato ad un indicatore o ad un controllore per la visualizzazione o il controllo automatico della tensione del nastro. Sono disponibili tre ruote standard: una per il nastro, una per il filamento e una ruota adattatore per esigenze personalizzate. I tre stili di montaggio disponibili sono a bullone singolo, flangia e blocco cuscino. CARATTERISTICHE - Abbastanza piccolo da soddisfare le esigenze di spazio ristrette. - Versatile e facile da installare. - Lunghezza della superficie delle ruote fino a 4" massimo. - Design e materiali ad alte prestazioni per una lunga durata in qualsiasi applicazione web o filamentosa.
