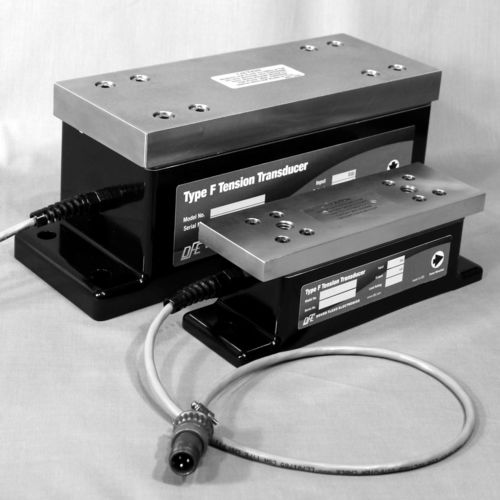

Trasduttore di forza a trazione F series

con struttura in alluminioin acciaio inossidabileIP65

Trasduttori di tensione modello FH e FV Il trasduttore della serie F è un trasduttore piatto per impieghi gravosi, progettato per misurare con precisione la tensione del nastro in macchine con rulli folli ad albero sotto tensione. Un trasduttore F si monta sotto il cuscinetto del blocco di cuscino ad ogni estremità dell'albero del rullo. Progettato per l'uso in ambienti di misura della tensione impegnativi, il guscio del trasduttore F ha una base in alluminio in un unico pezzo con una piastra superiore rimovibile in acciaio inossidabile. Una guarnizione in gomma tra la base e la piastra superiore impedisce l'intrusione di acqua o altre contaminazioni. Il connettore elettrico del trasduttore si trova all'estremità di un cavo corto per un accesso più semplice durante l'installazione. I trasduttori della serie F sostituiscono i precedenti trasduttori di tensione di tipo UPB. Il trasduttore F è disponibile in configurazione V (verticale) per l'uso quando la forza applicata è approssimativamente perpendicolare alla piastra superiore del trasduttore. È disponibile anche in configurazione H (orizzontale) per l'uso quando la forza applicata è orientata più parallela alla piastra superiore del trasduttore. Il trasduttore F si monta su una superficie stabile del telaio della macchina usando un bullone (misura 2), o due bulloni (misura 3) ad ogni estremità. Il trasduttore F è disponibile in due misure. I valori di carico vanno da 1200 libbre nella misura 2 e 5000 libbre nella misura 3. CARATTERISTICHE: - Costruzione resistente alla corrosione in acciaio inossidabile e alluminio. - Cavo collegato con connettore ad amphenol. - La caratteristica di sicurezza della piastra superiore legata impedisce la separazione dal trasduttore nell'improbabile caso di rottura del fascio. - Robusta protezione da sovraccarico. I fermi di carico limitano la deflessione del fascio al 125% della potenza nominale. - Progettato per soddisfare i requisiti del marchio CE per le apparecchiature di misura e controllo: EN61326 per EMI.
