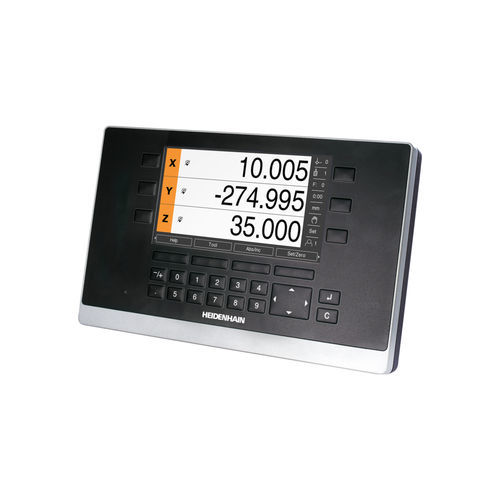

Display grafico ND 5023

800 x 4807"di posizione

Display digitale per fresatrici, trapani e torni con un massimo di tre assi Acquisizione del punto di riferimento e tabella utensili con dati utensili Ausili di posizionamento e tipi di blocchi in modalità MDI manuale Compensazione del raggio dell'utensile Configurazione rapida Quando si accende il display digitale per la prima volta, l’ND 5000 fornisce una guida all’installazione. L’utente viene guidato passo dopo passo attraverso le impostazioni più importanti fino a quando il dispositivo è pronto per l’uso. Modalità Dynamic Zoom L’asse attualmente in movimento può essere evidenziato graficamente: nella modalità Zoom dinamico, il valore di posizione viene ingrandito al massimo in base al numero di cifre. Ciò migliora notevolmente la leggibilità, soprattutto a distanza. Opzioni di montaggio versatili Questi visualizzatori digitali consentono un montaggio flessibile e pratico grazie allo standard VESA MIS-D 100. Possono essere posizionati su una superficie con il supporto Single-Pos oppure fissati direttamente alla macchina con il supporto Multi-Pos o il telaio di montaggio. Funzioni aggiuntive complete Esecuzione di schemi di lavorazione Calcolatore dei dati di taglio Accoppiamento degli assi nella slitta superiore Calcolatore di conicità
