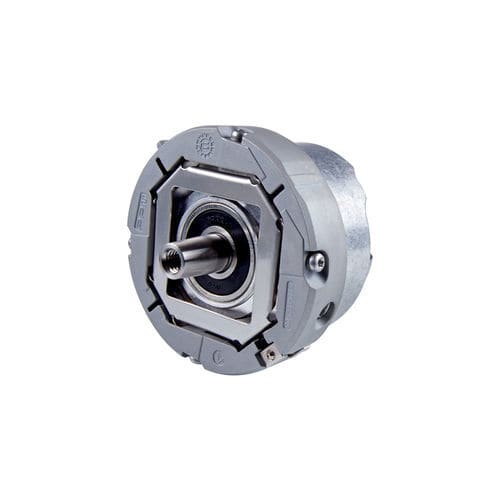

Encoder rotativo incrementale ERN 1300

a vie di commutazione24 VDCrinforzato

Encoder rotativi incrementali con cuscinetto integrato Elevata tolleranza assiale fino a ±0,5 mm Albero conico Precisione di posizionamento molto elevata fino a ±16" Temperatura massima di esercizio: 120 °C Interfaccia: 1 VPP e TTL Struttura robusta L’albero conico consente di accoppiare direttamente l’encoder rotativo all’albero di accoppiamento. Non è necessario alcun accoppiamento aggiuntivo del rotore. L’elevata rigidità che ne deriva consente larghezze di banda più elevate nel circuito di controllo, riduce le imprecisioni e semplifica l’installazione. Accoppiamento flessibile L’accoppiamento dello statore compensa il gioco tra il motore e l’encoder rotativo, correggendo così in modo affidabile le imprecisioni. È possibile compensare anche l’inclinazione e il gioco assiale. L’accoppiamento dello statore facilita inoltre il montaggio ed è compatibile con i modelli ECN/EQN 1300 ed ECI/EBI/EQI 1300. Segnali di commutazione Oltre ai segnali di uscita incrementali, gli encoder rotativi di questa serie emettono anche segnali di commutazione sinusoidali o a blocchi per il controllo diretto della commutazione. Non sono necessari sensori Hall aggiuntivi per il controllo del motore. Standard collaudato Gli encoder rotativi di questa serie offrono elevata affidabilità e tecnologia perfezionata in un design estremamente robusto. Da decenni, un gran numero di questi encoder ha dato prova di sé con successo in diversi settori industriali e negli ascensori di tutto il mondo. Posizionamento preciso Gli encoder rotativi con cuscinetto integrato e accoppiamento dello statore garantiscono una precisione costantemente elevata. Grazie a componenti perfettamente abbinati, è possibile raggiungere precisioni di sistema fino a ±16 secondi d’arco.
