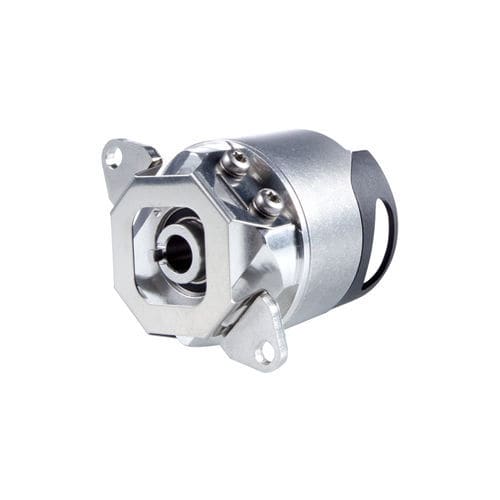

Encoder rotativo assoluto ECN 1100

meccanicoDRIVE-CLiQ5 V DC

Encoder rotativi assoluti con cuscinetto integrato Accoppiamento statore per superficie piana Tolleranza assiale fino a ±0,5 mm Albero cavo cieco Precisione di posizionamento fino a ± 60'' 8 388 608 posizioni/giro Funzionalità multigiro fino a 4096 giri Temperatura massima di esercizio: 115 °C Interfacce: EnDat e DRIVE-CLiQ Accoppiamento diretto all’albero L’albero cavo consente di accoppiare direttamente l’encoder rotativo all’albero di accoppiamento. Non è necessario un accoppiamento aggiuntivo del rotore. L’elevata rigidità che ne deriva consente larghezze di banda più elevate nel circuito di controllo, riduce le imprecisioni e semplifica l’installazione. Sicurezza funzionale Gli encoder rotativi di questa serie sono disponibili con sicurezza funzionale e un collegamento meccanico sicuro. Una volta integrati in un’applicazione con livello di sicurezza fino a SIL 2, riducono al minimo i malfunzionamenti e garantiscono il funzionamento sicuro di macchine e impianti. Accoppiamento flessibile L’accoppiamento dello statore compensa il gioco tra il motore e l’encoder rotativo, correggendo in modo affidabile le imprecisioni. È possibile compensare anche l’inclinazione e il gioco assiale. L’accoppiamento statico facilita inoltre il montaggio su superfici piane. Design compatto Gli encoder della serie ECN/EQN 1100 si contraddistinguono per l’elevata affidabilità e robustezza in un design compatto. Il loro ingombro ridotto li rende ideali per spazi di installazione ristretti.
