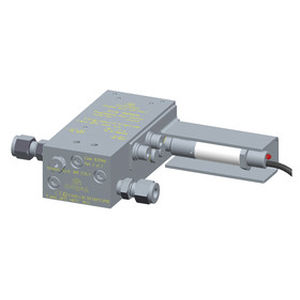

Il Misuratore di portata è stato progettato per monitorare volumetricamente piccole portate su sistemi di lubrificazione a bassa pressione.
Il suo funzionamento si basa sul concetto operativo del sistema progressivo.
Lo spostamento del pistone all'interno del corpo, generato dal passaggio del flusso di lubrificante, viene rilevato da un sensore di prossimità.
Ad ogni segnale del sensore corrisponde una portata di 0, 35 cc.
Il dispositivo è montato su una piastra base che consente la sua rimozione, taratura e sostituzione senza la necessità di scollegare la tubazione.
IL PRODOTTO E' IDONEO PER APPLICAZIONI IN ATMOSFERE POTENZIALMENTE ESPLOSIVE
CERTIFICAZIONE CE Ex II 2GD C IIC T85 °C IP65
Caratteristiche:
- Corrente consumata I max: <= 3mA
- Modo di protezione: Sicurezza intrinseca
- Massimo numero di letture: 100/min
- Massima portata misurabile: 35 cc/min
- Pressioni taratura by-pass: 40 bar (588 psi)
