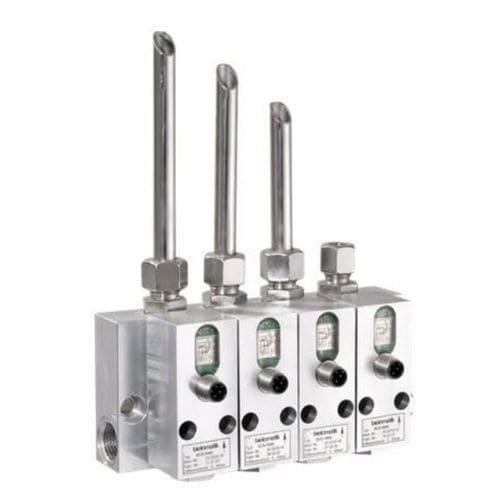

Il regolatore di flusso SCS è un regolatore di flusso di volume indipendente e monitorato dalla pressione. E’ disponibile da 0.16 l/min a 6.3 l/min. Il regolatore di flusso è disponibile su piastra flangiata, che semplifica l’installazione recuperando lo spazio.
MODALITA' DI FUNZIONAMENTO
Un orifizio di misurazione nel regolatore di flusso determina il flusso volumetrico. Un pistone di controllo garantisce una differenza di pressione costante nell’orifizio di misurazione, indipendentemente dalla differenza di pressione di afflusso P e deflusso A.
Il flusso volumetrico è indipendente dalla pressione e dalla temperatura. La funzione è garantita se la differenza di pressione da P ad A è min. di 5 bar e il flusso volumetrico disponibile è superiore al 10% del flusso volumetrico effettivo pertinente alla viscosità operativa dell’olio. Il sensore integrato segnala se il flusso volumetrico è inferiore a max. 20% del flusso volumetrico effettivo.
Se il LED verde sulla valvola si illumina, il flusso volumetrico è ok. Il LED rosso segnala un flusso di volume assente o molto basso.
E’ integrato un diodo protettivo per lo scarico di interruzione dei carichi induttivi.
