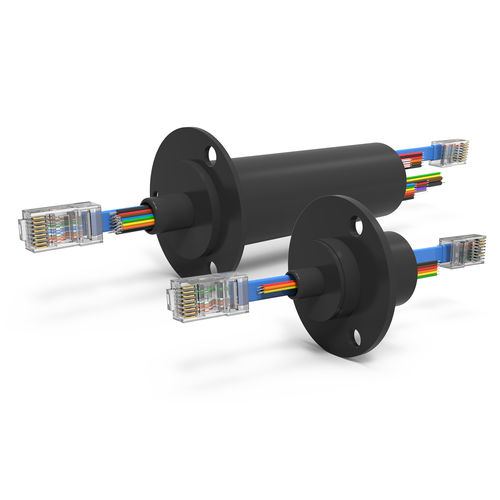

Collettore rotante via Ethernet ESE series

Ethernet gigabit1 Gbps100 Mbps

Descrizione
La serie ESE di anelli collettori Ethernet è un insieme rotante progettato per trasferire alimentazione, circuiti di controllo e dati (analogici e digitali) da ingressi fissi a uscite rotanti. I modelli supportano 100Base-T e 1000Base-T Ethernet insieme a combinazioni di circuiti di potenza da 2 A, 5 A e 10 A. La serie utilizza contatti oro su oro per ridurre il rumore elettrico e prolungare la vita utile. Le unità standard sono disponibili con 8 fino a 51 circuiti. Sono forniti tenute per ambienti con polvere leggera e schizzi; è disponibile in opzione un involucro protettivo IP65.

Riepilogo specifiche principali
Corrente nominale | Serie
2A | ES, ESM, EST, ESE, ESET
5A | ESM, EST, ESE, ESET
10A | ESM, EST, ESE, ESET
Altro | Soluzioni personalizzate disponibili

Tensione nominale | Serie
120V | ES, ESM, EST, ESE, ESET
240V | ES, ESM, EST, ESE, ESET
600V | EST, ESET
Altro | Soluzioni personalizzate disponibili

Velocità dati | Serie
Sotto 50 Mbps (Non-Ethernet) | ES, ESM, EST
100 Mbps (100Base-T) | ESE, ESET
1 Gbps (1000Base-T) | ESE, ESET
Altro | Soluzioni personalizzate disponibili

Configurazioni (selezione)
Parte # | Circuiti totali | (Circuiti) Ampere | Tensione nominale | Lunghezza capsula | Velocità max. operativa | Velocità max. dati
ESE224 | 8 | (2x) 2A, (2x) 10A, (1x) Ethernet | 240V | 1.680" [43 mm] | 250 RPM | Fino a 100 Mbps (100Base-T)
ESE64 | 10 | (6x) 2A, (1x) Ethernet | 240V | 1.410" [36 mm] | 250 RPM | Fino a 100 Mbps (100Base-T)
ESE264 | 12 | (6x) 2A, (2x) 5A, (1x) Ethernet | 240V | 1.680" [43 mm] | 250 RPM | Fino a 100 Mbps (100Base-T)
ESE284 | 14 | (8x) 2A, (2x) 10A, (1x) Ethernet | 240V | 1.950" [50 mm] | 250 RPM | Fino a 100 Mbps (100Base-T)
ESE2124 | 18 | (12x) 2A, (2x) 5A, (1x) Ethernet | 240V | 1.950" [50 mm] | 250 RPM | Fino a 100 Mbps (100Base-T)
ESE24278 | 41 | (27x) 2A, (4x) 5A, (2x) 10A, (1x) Ethernet | 240V | 3.500" [89 mm] | 250 RPM | Fino a 1 Gbps (1000Base-T)
ESE8278 | 43 | (27x) 2A, (8x) 5A, (1x) Ethernet | 240V | 3.500" [89 mm] | 250 RPM | Fino a 1 Gbps (1000Base-T)
ESE2358 | 45 | (35x) 2A, (2x) 10A, (1x) Ethernet | 240V | 3.500" [89 mm] | 250 RPM | Fino a 1 Gbps (1000Base-T)
ESE4358 | 47 | (35x) 2A, (4x) 5A, (1x) Ethernet | 240V | 3.500" [89 mm] | 250 RPM | Fino a 1 Gbps (1000Base-T)
ESE438 | 51 | (43x) 2A, (1x) Ethernet | 240V | 3.500" [89 mm] | 250 RPM | Fino a 1 Gbps (1000Base-T)

Caratteristiche / Punti funzionali

• Supporto Ethernet: 100Base-T (100 Mbps) e 1000Base-T (1 Gbps) a seconda del modello
• Contatti oro su oro ad alte prestazioni per basso rumore elettrico
• Circuiti di potenza disponibili in combinazioni da 2 A, 5 A e 10 A
• Modelli standard: 8–51 circuiti (diverse configurazioni disponibili)
• Tenute per polvere leggera e schizzi; involucro IP65 opzionale
• Calibri conduttore: 28, 26, 20, 16 AWG
• Lunghezza cavi: 48" [1219 mm] standard
• Materiale conduttore: rame argentato
• Materiale contatti: oro
• Rumore elettrico: 60 milliohm (max.)
• Opzioni coassiali disponibili (RG178 / RG179)
• Cuscinetto a sfere di precisione per vita utile estesa
• Terminazioni Ethernet fornite secondo cablaggio T568B con connettori RJ45
• Conforme agli standard IEEE 802.3
• Trasferisce segnali analogici, digitali e dati; compatibile con protocolli di bus comuni

Note
I valori dipendono dai parametri applicativi; la vita operativa dipende dalla velocità di rotazione, dal ciclo di lavoro e dalla temperatura. Consultare la documentazione del produttore per i limiti specifici dell'applicazione.
