Collettore rotante via Ethernet ESET series

Ethernet gigabit1 Gbps100 Mbps

Descrizione

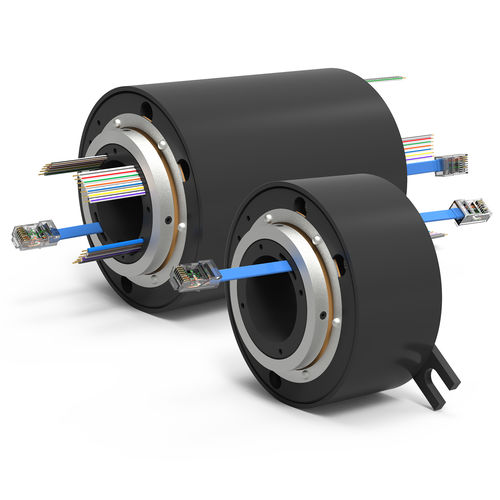

Il slip ring Ethernet con foro passante della serie ESET è un insieme rotante progettato per trasferire alimentazione, circuiti di controllo e dati (analogici/digitali) tra ingressi fissi e uscite rotanti. Dispone di un foro passante da 1,5 in (38,1 mm) per il montaggio sull'albero e supporta Ethernet 100Base-T o 1000Base-T con terminazione RJ45. Il progetto impiega contatti a spazzola in fibra a basso consumo che non richiedono lubrificazione. I modelli standard variano da 4 a 22 circuiti. Sono disponibili soluzioni integrate fluido + elettrico per pacchetti combinati di giunto rotante e slip ring elettrico.

Caratteristiche principali

• Foro passante 1,5 in (38,1 mm) per montaggio diretto sull'albero
• Supporto Ethernet: 100Base-T (100 Mbps) e 1000Base-T (1 Gbps) con terminazione RJ45
• Contatti a spazzola in fibra a basso consumo — non richiedono lubrificazione
• Numero di circuiti standard da 4 a 22; configurazioni personalizzabili disponibili
• Opzioni integrate fluido + elettrico per giunti rotanti combinati e trasmissione elettrica

Configurazioni (modelli selezionati)

• ESET4 — Circuiti totali: 4; (1x) Ethernet; Tensione nominale: 240V; Lunghezza capsula: 2,130" (54 mm); Velocità max.: 250 RPM; Velocità dati max.: Fino a 100 Mbps (100Base-T)
• ESET8 — Circuiti totali: 8; (1x) Ethernet; Tensione nominale: 240V; Lunghezza capsula: 3,070" (78 mm); Velocità max.: 250 RPM; Velocità dati max.: Fino a 1 Gbps (1000Base-T)
• ESET68 — Circuiti totali: 14; (6x) 10A, (1x) Ethernet; Tensione nominale: 600V; Lunghezza capsula: 4,010" (102 mm); Velocità max.: 250 RPM; Velocità dati max.: Fino a 1 Gbps (1000Base-T)
• ESET128 — Circuiti totali: 20; (12x) 10A, (1x) Ethernet; Tensione nominale: 600V; Lunghezza capsula: 4,940" (125 mm); Velocità max.: 250 RPM; Velocità dati max.: Fino a 1 Gbps (1000Base-T)
• ESET184 — Circuiti totali: 22; (18x) 10A, (1x) Ethernet; Tensione nominale: 600V; Lunghezza capsula: 4,940" (125 mm); Velocità max.: 250 RPM; Velocità dati max.: Fino a 100 Mbps (100Base-T)

Specifiche chiave
Corrente nominale

• 2A — ES, ESM, EST, ESE, ESET
• 5A — ESM, EST, ESE, ESET
• 10A — ESM, EST, ESE, ESET
• Altro — Personalizzato

Tensione nominale

• 120V — ES, ESM, EST, ESE, ESET
• 240V — ES, ESM, EST, ESE, ESET
• 600V — EST, ESET
• Altro — Personalizzato

Montaggio

• Flangia — ES, ESM, ESE
• Foro passante — EST, ESET
• Altro — Personalizzato

Velocità dati

• Sotto 50 Mbps (Non-Ethernet) — ES, ESM, EST
• 100 Mbps (100Base-T) — ESE, ESET
• 1 Gbps (1000Base-T) — ESE, ESET
• Altro — Personalizzato

Note

• *600V max su circuiti di alimentazione 16 AWG. 240V max sul cavo Ethernet. I valori dipendono da una combinazione di parametri applicativi; la vita operativa dipende dalla velocità di rotazione, dal ciclo di lavoro e dalla temperatura. Consultare le linee guida per le specifiche del prodotto per requisiti applicativi specifici.
