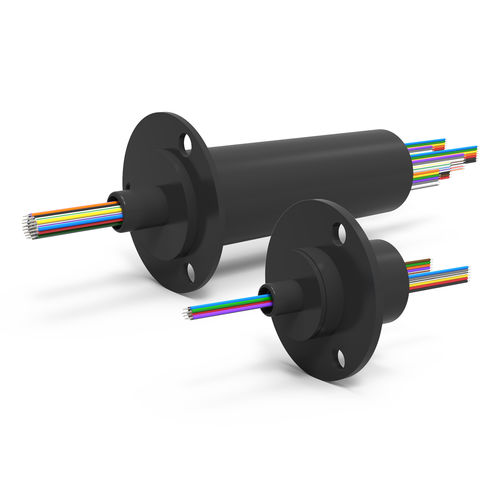

Collettore rotante elettrico ES series

a capsulaindustrialein rame

Panoramica
La serie ES di anelli collettori elettrici è un insieme rotante per trasferire segnali analogici e digitali, circuiti di controllo e dati da ingressi fissi a uscite rotanti. Il design a capsula compatta offre basso punto di coppia, contatti oro su oro e fili flessibili codificati per colore. I modelli standard vanno da 6 a 56 circuiti, con tenute per polvere leggera e spruzzi e un involucro IP65 opzionale per protezione completa. Pacchetti integrati fluidi+elettrici disponibili su richiesta.

Caratteristiche principali

• Capsula compatta con design a bassa coppia
• Contatti oro su oro per trasferimento segnale affidabile
• Fili flessibili codificati per colore (calibri standard indicati sotto)
• Lunghezza cavo standard: 48" [1219 mm]
• Calibro cavo: 28 AWG, 26 AWG
• Materiale cavo: rame argentato
• Rumore elettrico: fino a 60 milliohm (max)
• Tenute per polvere leggera, spruzzi e condensa; involucro IP65 opzionale per rotazione continua 360° fino a 250 RPM
• Trasferisce segnali analogici e digitali; compatibile con comuni protocolli di bus dati (dipende dall'applicazione)

Specifiche introduttive (sintesi)
Corrente nominale | Serie
2A | ES, ESM, EST, ESE, ESET
5A | ESM, EST, ESE, ESET
10A | ESM, EST, ESE, ESET
Altro | Personalizzato

Tensione nominale | Serie
120V | ES, ESM, EST, ESE, ESET
240V | ES, ESM, EST, ESE, ESET
600V | EST, ESET
Altro | Personalizzato

Montaggio | Serie
Flangia | ES, ESM, ESE
Foro passante | EST, ESET
Altro | Personalizzato

Velocità dati massima | Serie
Sotto 50 Mbps (Non-Ethernet) | ES, ESM, EST
100 Mbps (100Base-T) | ESE, ESET
1 Gbps (1000Base-T) | ESE, ESET
Altro | Personalizzato

Configurazioni (tabella modelli selezionati)
Codice | Circuiti totali | (Circuiti) Ampere | Tensione | Lunghezza capsula | Vel. operativa max | Vel. dati max
ES6 | 6 | (6x) 2A | 240V | 1.140" [29 mm] | 250 RPM | Sotto 50 Mbps
ES6A | 6 | (6x) 2A | 120V | 0.850" [22 mm] | 100 RPM | Sotto 50 Mbps
ES12 | 12 | (12x) 2A | 240V | 1.410" [36 mm] | 250 RPM | Sotto 50 Mbps
ES12A | 12 | (12x) 2A | 120V | 1.100" [28 mm] | 100 RPM | Sotto 50 Mbps
ES18 | 18 | (18x) 2A | 240V | 1.680" [43 mm] | 250 RPM | Sotto 50 Mbps
ES24 | 24 | (24x) 2A | 240V | 1.950" [50 mm] | 250 RPM | Sotto 50 Mbps
ES36 | 36 | (36x) 2A | 240V | 2.600" [66 mm] | 250 RPM | Sotto 50 Mbps
ES56 | 56 | (56x) 2A | 240V | 3.500" [89 mm] | 250 RPM | Sotto 50 Mbps
Disponibile anche in versione "-L" a basso profilo e altre varianti (le lunghezze delle capsule e le velocità massime variano a seconda del codice).

Note sul trasferimento dati
Il trasferimento affidabile di dati digitali dipende da livelli di segnale, tipo/ lunghezza del cavo, messa a terra e schermatura. Per applicazioni ad alta velocità o Ethernet, scegliere le serie compatibili Ethernet (ESE / ESET) o consultare l'ingegneria per la verifica della compatibilità.

Specifiche tecniche

• Serie: ES Series (capsula standard)
• Circuiti standard: 6, 12, 18, 24, 36, 56 (altre varianti disponibili)
• Corrente tipica per circuito: 2 A (altre serie supportano 5 A, 10 A)
• Opzioni di tensione: 120 V, 240 V (600 V su serie selezionate)
• Esempi lunghezze capsule: ES6 1.140" [29 mm], ES12 1.410" [36 mm], ES24 1.950" [50 mm], ES56 3.500" [89 mm]
• Velocità operativa max: dipende dal modello, tipicamente 100 RPM fino a 250 RPM
• Velocità dati max: sotto 50 Mbps (ES); 100 Mbps e 1 Gbps sulle serie Ethernet
• Calibro fili: 28 AWG o 26 AWG
• Lunghezza fili (standard): 48" [1219 mm]
• Materiale fili: rame argentato
• Materiale contatti: oro su oro
• Rumore elettrico: fino a 60 milliohm (max)
• Protezione ambientale: tenute per polvere leggera/spruzzi; involucro IP65 opzionale
• Temperatura di esercizio: -40°F a 176°F [-40°C a 80°C]
• Opzioni: pacchetti integrati fluido+elettrico e ingegneria su misura disponibili
