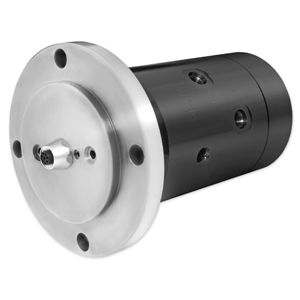

Giunto rotante per olio OP-06422

a 2 passaggiin acciaio al carbonioin acciaio

Panoramica
Giunto rotante personalizzato a 2 passaggi ad alta velocità progettato per l'integrazione su turbine idroelettriche Kaplan. Progettato per il montaggio diretto nel regolatore della turbina e dotato di un anello di scorrimento elettrico con connettore a pin per dati di feedback elettronici.

Dati chiave

• Settore: Energie alternative
• Tipo di fluido: Olio
• Ambiente: Interno
• Materiale: Carbonio / Acciaio legato
• Pressione max.: 700 PSI (48 BAR)
• Velocità max.: 325 giri/min

Geometria / passaggi

• Numero di passaggi: 2
• Dimensione passaggio(i): 0.188" (4.8 mm)
• Foro passante: 0.406" (10.3 mm)
• Diametro: 3.437" (87.3 mm)
• Lunghezza: 6.590" (167.4 mm)

Specifiche tecniche

• Applicazione: Giunto rotante ad alta velocità per integrazione su turbina idroelettrica Kaplan
• Integrazione: Progettazione specializzata per integrazione diretta nel regolatore di turbina
• Opzione elettrica: Anello di scorrimento elettrico con connettore a pin per dati di feedback elettronici
• Materiali: Costruzione in carbonio / acciaio legato
• Limiti operativi: Fino a 700 PSI (48 BAR) e fino a 325 giri/min
• Dimensioni fisiche: Diametro 3.437" (87.3 mm), Lunghezza 6.590" (167.4 mm)
