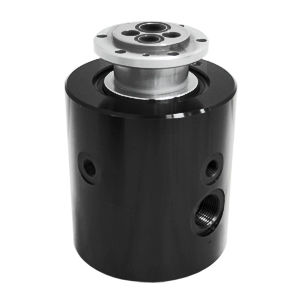

Giunto rotante per olio GM-06662

a 2 passaggiad alta pressioneper centrale eolica

Descrizione
Giunto rotante a 2 passaggi progettato per il controllo idraulico del passo delle pale di turbine eoliche. Progettazione come sostituzione OEM diretta con tenute integrate e predisposizioni per il montaggio di anelli di scorrimento elettrici. Costruzione in carbonio / acciaio legato, adatto a fluidi oleosi e alle pressioni e velocità dei sistemi di regolazione del passo.

Informazioni chiave

• Settore: Energie alternative
• Tipo di fluido: Olio
• Ambiente: Navicella della turbina eolica / condizioni esterne
• Materiale: Carbonio / acciaio legato
• Pressione max: 4.351 PSI [300 BAR]
• Velocità max: 30 giri/min

Dimensioni e passaggi

• Numero di passaggi: 2
• Dimensione(i) passaggio: 0,669" [17 mm], 0,906" [23 mm]
• Foro passante: 0,610" [15,5 mm]
• Diametro esterno: 5,937" [150,8 mm]
• Lunghezza complessiva: 9,008" [228,8 mm]

Categorie di progetto correlate

• # di passaggi: 2 passaggi
• Intervalli dimensioni passaggi: 0,500" - 0,749" [12,70 mm - 19,02 mm] e 0,750" - 0,999" [19,05 mm - 25,37 mm]
• Categoria velocità di rotazione (RPM): 25 - 99 RPM
• Categoria pressione: 200 - 6.499 PSI [14 - 448 BAR]
• Categoria materiale: Carbonio / acciaio legato
• Categoria foro passante: Sotto 1" [25,4 mm]

Caratteristiche / specifiche tecniche

• Modello / codice progetto: GM-06662
• Configurazione: 2 passaggi
• Applicazione: Controllo idraulico del passo delle pale eoliche (sostituzione OEM)
• Caratteristiche: Progetto di sostituzione OEM diretto; tenute integrate; predisposizioni per il montaggio di anello di scorrimento elettrico
• Fluido: Olio
• Materiale: Carbonio / acciaio legato
• Pressione massima: 4.351 PSI (300 BAR)
• Velocità di rotazione massima: 30 RPM
• Dimensioni dei passaggi: 0,669" (17 mm) e 0,906" (23 mm)
• Foro passante: 0,610" (15,5 mm)
• Diametro esterno: 5,937" (150,8 mm)
• Lunghezza complessiva: 9,008" (228,8 mm)
