Giunto rotante per acqua CB-06813

per gasa 3 passaggiper robot

Panoramica

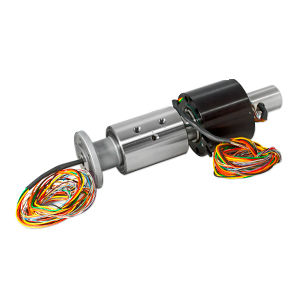

Giunto rotante a 3 passaggi progettato per una cella di saldatura robotizzata. Presenta un adattatore avvitabile per montare un slip ring elettrico; l'adattatore accetta anche un encoder per tracciare la posizione della testa di saldatura.

Specifiche principali

• Settore: Alternative Energy
• Tipo di fluido: Gas, Acqua
• Ambiente: Interno
• Materiale: Acciaio inossidabile
• Pressione max.: 60 PSI [4 BAR], 100 PSI [7 BAR]
• Velocità max.: 5 RPM

Dettagli geometrici / dei passaggi

• Numero di passaggi: 3
• Dimensione passaggio(i): 0.125 in (3.2 mm)
• Foro passante (Through Bore): 0.500 in (12.7 mm)
• Diametro: 3.438 in (87.3 mm)
• Lunghezza: 12.490 in (317.2 mm)

Progetti correlati (attributi)

• Settore: Alternative Energy
• Numero di passaggi: 3
• Intervallo dimensione passaggi (correlato): 0.125 in - 0.249 in (3.18 mm - 6.32 mm)
• Velocità di rotazione (RPM) (correlato): 0 - 24 RPM
• Intervallo di pressione (correlato): 0 - 199 PSI (0 - 14 BAR)
• Fluidi (correlati): Gas, Acqua
• Materiale (correlato): Acciaio inossidabile
• Through Bore (correlato): Sotto 1 in (25.4 mm)
• Ambiente (correlato): Interno
• Opzioni (correlate): Slip Ring

Caratteristiche tecniche / specifiche

• Modello / ID progetto: CB-06813
• Tipo: Giunto rotante a 3 passaggi (rotary union)
• Applicazione: Cella di saldatura robotizzata
• Adattatore: Adattatore avvitabile per montare slip ring elettrico; accetta encoder per il tracciamento della posizione
• Materiali: Struttura in acciaio inossidabile
• Pressioni max.: 60 PSI (4 BAR) e 100 PSI (7 BAR) a seconda del passaggio/applicazione
• Velocità max.: 5 RPM (operativo)
• Dimensione passaggio: 0.125 in (3.2 mm)
• Through bore: 0.500 in (12.7 mm)
• Diametro esterno: 3.438 in (87.3 mm)
• Lunghezza complessiva: 12.490 in (317.2 mm)
