Giunto rotante per fluidi refrigeranti BU-06124
a 4 passaggiin acciaio inossidabilecon collettore ad anelli integrato

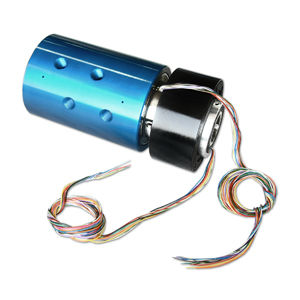

Giunto rotante per fluidi refrigeranti - BU-06124 - DSTI - Dynamic Sealing Technologies - a 4 passaggi / in acciaio inossidabile / con collettore ad anelli integrato
Giunto rotante per fluidi refrigeranti - BU-06124 - DSTI - Dynamic Sealing Technologies - a 4 passaggi / in acciaio inossidabile / con collettore ad anelli integrato
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di DSTI - Dynamic Sealing Technologies

Caratteristiche

Fluido
per fluidi refrigeranti
Numero di passaggi
a 4 passaggi
Materiale
in acciaio inossidabile
Altre caratteristiche
ad anello, con collettore ad anelli integrato
Velocità di rotazione

Max.: 9 rpm
(56,55 rad.min-1)

Min.: 0 rpm
(0 rad.min-1)

Pressione

Max.: 2 bar
(29 psi)

Min.: 0 bar
(0 psi)

Dimensioni nominali

Max.: 73,7 mm
(2,902 in)

Min.: 25,4 mm
(1 in)

Descrizione

Panoramica
Il BU-06124 è un giunto rotante a 4 passaggi progettato per apparecchiature di saldatura per fornire e restituire refrigerante. Si monta sull'albero del cliente tramite un'estremità d'albero specializzata e integra un anello collettore elettrico per il trasferimento dati durante la rotazione.

Contesto del progetto
  • Settore: automazione di stabilimento
  • Numero di passaggi: 4–5 passaggi (configurato come 4 per questa unità)
  • Gamma dimensioni passaggi: 0.250"–0.374" [6.35 mm–9.50 mm]
  • Velocità di rotazione (RPM): 0–24 RPM (velocità operativa usata: 9 RPM)
  • Gamma di pressione (PSI): 0–199 PSI [0–14 BAR] (requisito di progetto)
  • Fluido: refrigerante
  • Materiale: acciaio inossidabile
  • Gamma alesaggio passante: 1.0"–2.9" [25.4 mm–73.7 mm]
  • Ambiente: interno
  • Opzioni: anello collettore integrato


Specifiche tecniche
  • Settore: automazione di stabilimento
  • Tipo di fluido: refrigerante
  • Ambiente: interno
  • Materiale: acciaio inossidabile
  • Pressione massima: 25 PSI [2 BAR]
  • Velocità massima: 9 RPM
  • Numero di passaggi: 4
  • Dimensione passaggio: 0.250" [6.4 mm]
  • Alesaggio passante: 1.190" [30.2 mm]
  • Diametro: 3.750" [95.3 mm]
  • Lunghezza: 7.935" [201.5 mm]
  • Caratteristiche salienti: estremità d'albero specializzata per montaggio cliente; anello collettore elettrico integrato per trasferimento dati; progettato per alimentazione/ritorno refrigerante in applicazioni di saldatura


Applicazioni e note di installazione
L'unità è destinata a macchine per saldatura in ambiente interno dove sono richiesti controllo del fluido refrigerante e trasmissione dati attraverso un'interfaccia rotante. Il montaggio richiede la corrispondenza delle dimensioni dell'albero cliente; consultare i disegni tecnici per l'accoppiamento dell'estremità d'albero e le connessioni elettriche dell'anello collettore.

Opzioni
  • Configurazione dell'anello collettore per canali dati
  • Opzioni di materiale e tenuta disponibili secondo i requisiti di progetto
