Giunto rotante per aria compressa WF-0690408

per gasa 8 passaggiad uso industriale

Descrizione

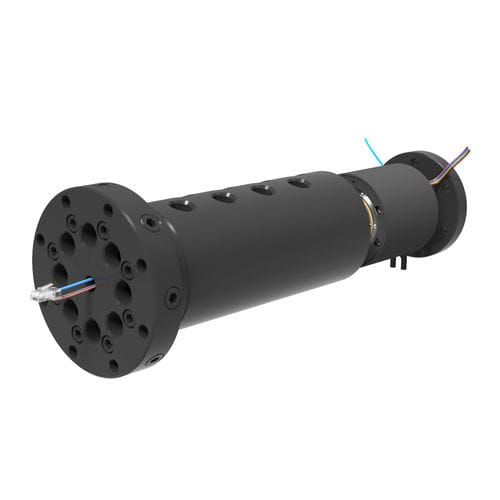

Giunto rotante personalizzato a 8 passaggi progettato per fornire aria di officina a più postazioni su un tavolo indexato/di assemblaggio. Include un albero e flange di alloggiamento progettati su misura, uno slip ring Ethernet integrato per trasmissione elettrica/comunicazione e una costruzione robusta portante in grado di sostenere il carico assiale specificato.

Informazioni chiave

• Settore: Automazione di fabbrica
• Tipo(i) di fluido: Gas (aria di officina)
• Ambiente: Interno
• Materiale: Carbonio / acciaio legato
• Pressione max: 120 PSI (8 BAR)
• Velocità max: 5 RPM

Geometria

• Numero di passaggi: 8
• Dimensione passaggio: 0,700" (17,8 mm)
• Foro passante: 0,50" (12,7 mm)
• Diametro: 6,22" (158 mm)
• Lunghezza: 18,60" (472,4 mm)

Caratteristiche / Opzioni

• Albero e flange di alloggiamento progettati su misura per l'interfaccia del tavolo indexato
• Slip ring Ethernet integrato per la continuità di segnali e alimentazione durante la rotazione
• Costruzione pesante portante, capace di gestire un carico assiale di 2.000 lb
• Configurato per fornire aria a più stazioni di assemblaggio/indexing

Specifiche tecniche

• Tipo di modello: Giunto rotante personalizzato (progetto WF-0690408)
• Numero di passaggi: 8
• Dimensione passaggio: 0,700" (17,8 mm)
• Foro passante: 0,50" (12,7 mm)
• Diametro complessivo: 6,22" (158 mm)
• Lunghezza complessiva: 18,60" (472,4 mm)
• Pressione massima: 120 PSI (8 BAR)
• Velocità massima di rotazione: 5 RPM
• Fluido: Gas (aria di officina)
• Materiale: Carbonio / acciaio legato
• Ambiente: Interno
• Capacità di carico: Progettato per carico assiale di 2.000 lb
• Opzioni indicate: Costruzione portante, integrazione slip ring Ethernet
