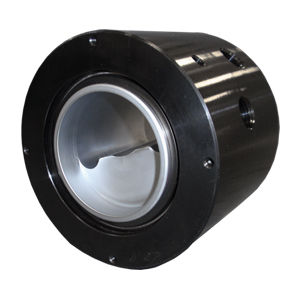

Giunto rotante per olio FM-06303

a 3 passaggiindustrialein acciaio

Panoramica
Giunto rotante a 3 passaggi progettato per un'applicazione di automazione di fabbrica. Dotato di scocca compatta specificata dal cliente e foro passante personalizzato per ridurre l'ingombro.

Specifiche principali

• Settore: Automazione di fabbrica
• Fluido: Olio
• Materiale: Carbonio / Acciaio legato
• Pressione massima: 3.000 PSI (207 BAR)
• Numero di passaggi: 3
• Dimensione passaggi: 0,375" (9,5 mm)
• Foro passante: 0,250" (6,4 mm)
• Diametro: 3,187" (80,9 mm)
• Lunghezza: 3,187" (80,9 mm)

Parametri di progetto correlati (riferimento)

• Velocità di rotazione (correlata): 25 - 99 RPM
• Pressione (correlata): 200 - 6.499 PSI (14 - 448 BAR)
• Dimensione passaggi (correlata): 0,375" - 0,499" (9,53 mm - 12,67 mm)
• Foro passante (correlato): inferiore a 1" (25,4 mm)
• Opzioni (correlate): Anello collettore (opzione disponibile)

Descrizione
Giunto rotante su misura a 3 passaggi, realizzato per soddisfare i vincoli di ingombro e interfaccia nelle applicazioni di automazione. Costruzione in carbonio/acciaio legato con foro passante ridotto per limitare lo spazio di installazione mantenendo la resistenza strutturale.

Specifiche tecniche

• Modello / ID progetto: FM-06303
• Applicazione / Settore: Automazione di fabbrica
• Fluido: Olio
• Materiale: Carbonio / Acciaio legato
• Pressione max: 3.000 PSI (207 BAR)
• Numero di passaggi: 3
• Dimensione passaggi: 0,375" (9,5 mm)
• Foro passante: 0,250" (6,4 mm)
• Diametro esterno: 3,187" (80,9 mm)
• Lunghezza: 3,187" (80,9 mm)
• Esempio di range velocità di rotazione: 25 - 99 RPM
• Esempio di range di pressione: 200 - 6.499 PSI (14 - 448 BAR)
• Esempio di range dimensione passaggi: 0,375" - 0,499" (9,53 mm - 12,67 mm)
