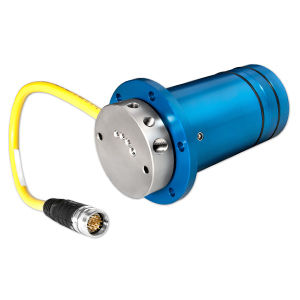

Giunto rotante idraulico BM-12604

per olioper gasa 4 passaggi

Sintesi
Giunto rotante a 4 passaggi progettato per essere bullonato direttamente al sistema di indicizzazione di un OEM, destinato ad applicazioni per macchine utensili. Integra un anello collettore elettrico a 18 circuiti con grado IP68 per proteggere i contatti elettrici dagli spruzzi di refrigerante. Adatto all'uso in ambiente interno con gas.

Specifiche (dati della pagina)

• Settore: Macchine utensili
• Tipologia di fluido: Gas
• Ambiente: Interno
• Materiale: Alluminio
• Pressione max.: Vuoto, 120 PSI [8 BAR]
• Velocità max.: 60 RPM
• Numero di passaggi: 4
• Dimensioni dei passaggi: 1,90" [48,3 mm], 0,250" [6,4 mm]
• Foro passante: Nessuno
• Diametro: 4,438" [112,7 mm]
• Lunghezza: 7,060" [179,3 mm]

Progetti correlati (sintesi della pagina)

• Settore: Macchine utensili
• Numero di passaggi: 4 - 5 passaggi
• Intervalli dimensioni passaggi: 0,125" - 0,249" [3,18 mm - 6,32 mm]; 0,250" - 0,374" [6,35 mm - 9,50 mm]
• Velocità di rotazione (RPM): 25 - 99 RPM
• Pressione (PSI): Vuoto; 0 - 199 PSI [0 - 14 BAR]
• Fluido: Gas
• Materiale: Alluminio
• Foro passante: Nessuno
• Ambiente: Interno
• Opzioni: Anello collettore

Caratteristiche / specifiche tecniche

• Modello / Riferimento: BM-12604
• Configurazione: giunto rotante 4 passaggi
• Elettrico: anello collettore elettrico a 18 circuiti incluso, grado IP68 (protezione dagli spruzzi diretti di refrigerante)
• Compatibilità media: Gas
• Pressione massima: Vuoto fino a 120 PSI (circa 8 BAR)
• Velocità massima di rotazione: 60 RPM (dipende dall'applicazione)
• Dimensioni dei passaggi: primario 1,90" (48,3 mm); secondario 0,250" (6,4 mm)
• Numero di passaggi: 4
• Foro passante: Nessuno
• Materiale corpo principale: Alluminio
• Diametro complessivo: 4,438" (112,7 mm)
• Lunghezza complessiva: 7,060" (179,3 mm)
• Ambiente previsto: interno / applicazioni per macchine utensili
• Opzioni disponibili: anello collettore (elettrico)
