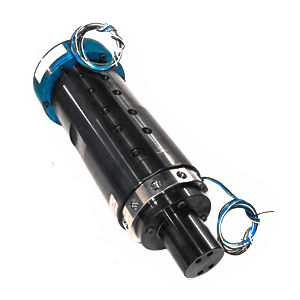

Giunto rotante per olio NJ-06329

per gasa 9 passaggiper macchina utensile

Panoramica
Giunto rotativo a 9 passaggi progettato per un'applicazione su dispositivo di indicizzazione orizzontale per il bloccaggio su macchina utensile. Presenta più passaggi idraulici per il controllo indipendente delle stazioni di bloccaggio e un anello collettore elettrico integrato per il trasferimento dei dati di rilevamento pezzo.

Dettagli chiave

• Settore: Macchina utensile
• Tipologia di fluido: Liquido refrigerante, Gas, Olio
• Ambiente: Interno
• Materiale: Carbonio / Acciaio legato
• Anello collettore elettrico integrato per trasferimento dati/rilevamento pezzo
• Progettato per applicazione su dispositivo di indicizzazione orizzontale per bloccaggio su macchina utensile

Caratteristiche fisiche e di flusso

• Numero di passaggi: 9
• Dimensione(i) passaggio: 0.250" (6.4 mm)
• Foro passante: 0.375" (9.5 mm)
• Diametro: 5.437" (138.1 mm)
• Lunghezza: 16.773" (426 mm)
• Pressione max: 3,000 PSI (207 BAR)
• Velocità max: 20 RPM

Opzioni / correlati citati

• Settore correlato: Macchina utensile
• Opzioni correlate indicate: Meccanismo di azionamento, Supporto portante, Anello collettore

Specifiche tecniche

• Settore: Macchina utensile
• Tipologia di fluido: Liquido refrigerante, Gas, Olio
• Ambiente: Interno
• Materiale: Carbonio / Acciaio legato
• Pressione massima(i): 3,000 PSI (207 BAR)
• Velocità massima: 20 RPM
• Numero di passaggi: 9
• Dimensione(i) passaggio: 0.250" (6.4 mm)
• Foro passante: 0.375" (9.5 mm)
• Diametro: 5.437" (138.1 mm)
• Lunghezza: 16.773" (426 mm)
• Anello collettore elettrico integrato per trasferimento dati/rilevamento pezzo
