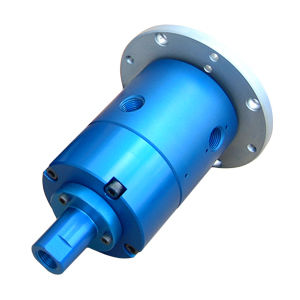

Giunto rotante per olio HF-07013

a 3 passaggidi precisioneper tavola rotante

Descrizione
Giunto rotante a 3 passaggi progettato per un'applicazione su tavola indicizzatrice. Presenta un design a calettamento di precisione per sostituire un portacuscinetto interno e per convertire la tavola per il bloccaggio idraulico dei pezzi. Adatto a fluidi a base d'olio in ambiente interno. Pressione massima 5.000 PSI [345 BAR], velocità massima 20 giri/min.

Dettagli principali

• Settore: Macchine utensili
• Tipo di fluido: Olio
• Ambiente: Interno
• Materiale: Acciaio carbonio / lega
• Pressione max.: 5.000 PSI [345 BAR]
• Velocità max.: 20 giri/min

Dati passaggio e dimensioni

• Numero di passaggi: 3
• Dimensione dei passaggi: .156" [4 mm]
• Foro passante: Nessuno
• Diametro: 4.200" [106,7 mm]
• Lunghezza: 5.575" [141,6 mm]

Note applicative correlate

• Progettato per un'applicazione su tavola indicizzatrice
• Design di precisione per sostituire un portacuscinetto interno
• Configurato per convertire la tavola all'uso con bloccaggio idraulico per il serraggio del pezzo

Specifiche tecniche

• Modello: HF-07013
• Settore: Macchine utensili
• Fluido: Olio
• Ambiente: Interno
• Materiale: Acciaio carbonio / lega
• Pressione massima: 5.000 PSI [345 BAR]
• Velocità massima: 20 giri/min
• Numero di passaggi: 3
• Dimensione passaggi: .156" [4 mm]
• Foro passante: Nessuno
• Diametro complessivo: 4.200" [106,7 mm]
• Lunghezza complessiva: 5.575" [141,6 mm]
