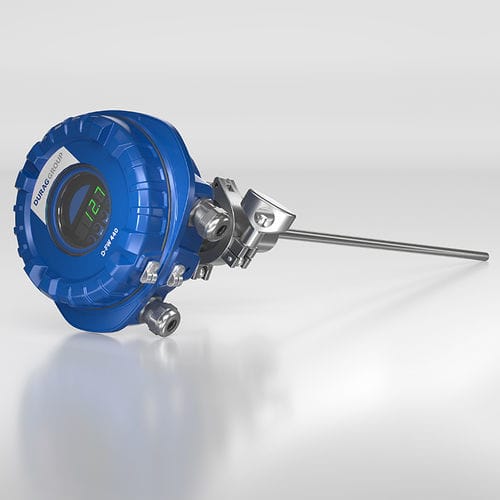

Sensore della polvere per particelle totali sospese D-FW 440 D

per particelle in sospensioneper polveri finiper monitoraggio della qualità dell'aria

Panoramica Il D-FW 440 D è un monitor in situ per particelle / filtri antipolvere progettato per la misura continua e in tempo reale di particelle solide nei flussi gassosi. Tarabile in concentrazione di massa (es. mg/m³) e certificato secondo norme come EN 14181 e EN 15859; compatibile US EPA. Progettato per bassa manutenzione e installazione diretta sul condotto per supportare la conformità normativa e l'affidabilità dell'impianto.

Tecnologia Principio triboelettrico; misura diretta in situ con installazione su un solo lato, adatto per impianti di abbattimento polveri e sistemi di filtrazione.

Vantaggi

• Monitoraggio diretto delle prestazioni del filtro — fornisce concentrazione di polvere quantitativa (mg/m³) per controllo e analisi delle tendenze.
• Conformità alle norme — capacità di misura conformi a EN 14181, EN 15267-1/-2, EN 15859, US EPA e altre norme internazionali.
• Rilevazione triboelettrica consolidata — rilevamento affidabile basato sull'interazione di cariche, adatto ad ambienti industriali.
• Installazione compatta e semplice — idoneo per retrofit e spazi ristretti; compatibile con quadri di controllo e condotti di processo.
• Uscite e allarmi standard — loop attivo isolato 4 ... 20 mA e 2 relè SPDT indipendenti (NO/NC) per integrazione PLC/processo e segnalazione allarmi.
• Misura in situ reale — nessun campionamento per estrazione, consente risposta immediata agli eventi di emissione.
• Bassa manutenzione — nessuna parte mobile o consumabile, riducendo fermi e costi operativi.
• Supporta la manutenzione predittiva — rileva variazioni negli impulsi di pulizia e nelle tendenze di emissione per interventi proattivi.
• Migliora le prestazioni ambientali — aiuta a rispettare i limiti di emissione e riduce il rischio di perdite di prodotto o sanzioni.
• Maggiore sicurezza — il monitoraggio continuo riduce l'esposizione e il rischio di esplosione di polveri.
• Ampio impiego industriale — applicabile in cementifici, siderurgia, produzione di energia, farmaceutico, lavorazione del legno, agroalimentare, plastica, ecc.

Conformità e certificazioni

• EN 15267-1 (2009)
• EN 15267-2 (2023)
• EN 15859 (2010)
• EN 14181 (2015)
• Compatibile US EPA

Applicazioni

• Rilevamento continuo dei filtri e monitoraggio degli impianti di abbattimento polveri (baghouse, cicloni, condotti di scarico) per individuare precocemente guasti dei filtri e controllare le emissioni.
• Controllo di processo e monitoraggio delle tendenze per individuare problemi nei cicli di pulizia, ventilazione e cambiamenti di prestazione a lungo termine.
• Adatto a numerosi settori in cui il controllo della polvere e la conformità normativa sono critici: cementifici, lavorazione metalli e aspirazione saldatura, segherie e lavorazione del legno, industria alimentare e trasformazione di polveri, chimica e farmaceutica, trasformazione delle materie plastiche.

Dati tecnici (tabella) Parametro misurato: Particelle solide nel flusso di gas
Principio di misura: Triboelettrico, misura in situ, installazione su un solo lato
Campo di misura: Limite di rilevamento 0,01 mg/m³; Campo di certificazione: 0 ... 7,5 mg/m³; Campi aggiuntivi: 0 ... 15 mg/m³; 0 ... 100 mg/m³; Campo max fino a diversi g/m³ a seconda di condizioni e materiale di polvere
Classe di protezione: IP66
Alimentazione: 24 V (±10%); 100 ... 240 V~ ±10%, 50/60 Hz
Consumo: Max. 10 W DC/AC
Segnali di uscita: 2× relè SPDT indipendenti (max. 30 V/5 A o 240 V~/5 A); Loop attivo isolato 4 ... 20 mA (resistenza max. 250 Ω), certificato EN 15859
Interfacce: 2× RS-485, 1× USB
Protocollo: Modbus RTU (RS-485), conforme a VDI 4201
Condizioni ambientali: Temperatura –20 … 50 °C; Umidità max. 95% UR (senza condensa)
Condizioni di processo: Temp. max. 300 °C (opzionale fino a 700 °C); Pressione: max. 600 kPa fino a 300 °C, max. 300 kPa a 300 … 700 °C con connessione per alta temperatura; Velocità di flusso: min. 3 m/s, max. testato 40 m/s
Operazione/configurazione: Software opzionale D-ESI FW
Materiali: Involucro alluminio verniciato; sonda acciaio inox 316L; isolamento polifenilene solfuro (Ryton R-4)
Dimensioni sonda: Lunghezza standard 500 mm; altre lunghezze fino a 1.750 mm su richiesta in incrementi di 250 o 500 mm
Peso: 1,5 kg (senza sonda)

Caratteristiche / specifiche tecniche

• Modello: D-FW 440 D
• Parametro misurato: Particelle solide nel flusso di gas
• Limite di rilevamento: 0,01 mg/m³
• Campo di certificazione: 0 ... 7,5 mg/m³ (altri campi disponibili)
• Principio di misura: Triboelettrico, in situ
• Classe di protezione: IP66
• Alimentazione: 24 V DC o 100 ... 240 V~
• Consumo max.: 10 W
• Uscite: Loop attivo isolato 4 ... 20 mA, 2× relè SPDT
• Interfacce: RS-485 (2×), USB
• Protocollo: Modbus RTU, conforme VDI 4201
• Temperatura ambiente di esercizio: –20 … 50 °C; processo fino a 300 °C (opzione 700 °C)
• Lunghezze sonda: Standard 500 mm; fino a 1.750 mm su richiesta
• Involucro: Alluminio verniciato; sonda: acciaio inox 316L
• Peso: 1,5 kg (senza sonda)
