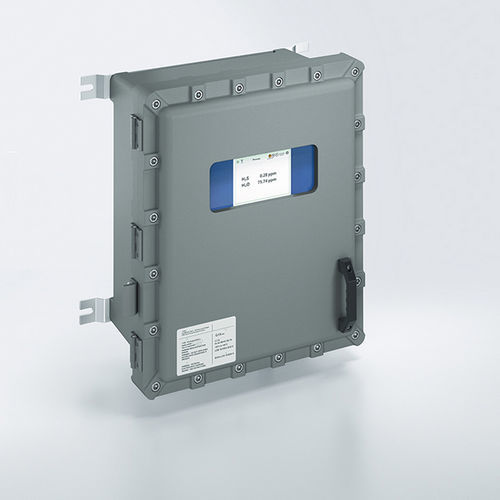

Spettrometro infrarosso ProCeas®

vicino e medio infrarossootticoper l'analisi di gas

Overview
Il ProCeas® è uno spettrometro multigas a infrarossi laser pronto all'uso, progettato per l'analisi in tempo reale di contaminanti gassosi a livelli di traccia in applicazioni industriali ed energetiche. Integrando le tecnologie brevettate OFCEAS® (Optical Feedback Cavity Enhanced Absorption Spectroscopy) e LPS (Low Pressure Sampling), ProCeas® fornisce misure selettive e prive di interferenze senza riscaldare o asciugare il campione.

Technology
Optical Feedback Cavity Enhanced Absorption Spectroscopy (OFCEAS®) con Low Pressure Sampling (LPS) per misure dirette e selettive a livello di traccia.

Benefits

• Misura su misura per l'applicazione — Capacità multigas con combinazioni configurabili per rilevamento a livelli di traccia.
• Prestazioni stabili a lungo termine — Funzionamento online o intermittente senza frequenti ricalibrazioni o sostituzione dei sensori.
• Minore complessità operativa — Possibilità di installazione multipunto; non sono necessari gas zero o gas vettore.
• Maggiore reattività del processo — Il monitoraggio in tempo reale consente azioni correttive rapide per ridurre i fermi.
• Protezione delle infrastrutture — Identificazione precoce dei contaminanti per evitare corrosione e danni a letti di carbonio, condotte, turbine ecc.
• Riduzione dei costi — Meno manutenzione e maggiore durata degli asset prevenendo il degrado da impurità.
• Qualità del prodotto coerente — Garantisce la purezza dei gas nei processi critici dell'energia e dell'industria.
• Supporto ambientale e sicurezza — Monitora la purezza per mitigare rischi di fughe/esplosioni e migliorare l'efficienza di iniezione CO2 in CCUS.

Compliance & Certifications

• Conformità di misura: specifiche Northern Lights (ultima edizione); ISO 14687 (idrogeno per fuel cell); ISO 19880 (qualità dell'idrogeno per distribuzione e rifornimento); ISO 21087 (metodi analitici per idrogeno); ISO 2612:2023 (misura NH3 per biometano/gas naturale); standard di purezza CO2 per alimentare e bevande.
• Certificazioni per aree pericolose: opzioni ATEX Zona 1 e 2, IECEx / UKEX Zona 1, Class I Division 1 e configurazioni Ex p / Ex d per applicazioni LNG / RNG / biogas.

Applications

• CCUS: monitoraggio in tempo reale dei flussi CO2 e rilevamento di impurità (H2O, O2, SO2, NOx, H2S, CO, NH3, CH4, CH2O) per prevenire corrosione e ottimizzare l'iniezione.
• Purezza e produzione di idrogeno: rilevamento di contaminanti critici (HCl, H2O, H2S, HCOOH, CH2O, NH3) per rispettare gli standard ISO e proteggere le apparecchiature a valle.
• Sistemi a celle a combustibile: monitoraggio dei flussi di H2 e aria in PEM/SOFC per evitare l'avvelenamento dei catalizzatori.
• Cracking dell'ammoniaca: analisi di NH3, H2O, N2, NOx nelle uscite del cracker.
• GN / GNL: monitoraggio di H2S, CO2, H2O per garantire la qualità del prodotto.
• RNG / biogas: misurazione continua di NH3, CH4, H2O, H2S, CO2, O2 per upgrading e purificazione.
• Industria chimica e petrolchimica, impianti di cloro, produzione di propilene, carburanti sintetici / Power-to-X, produzione di fertilizzanti/urea, ASU criogeniche, monitoraggio pipeline, laboratori di ricerca e metrologia.

Applicable gases (excerpt)
Biatomici: H2, O2
Specie azotate: NH3, NO, N2O, NO2, HCN
Specie a base di zolfo: H2S, COS, CS2, SO2
Ossidi: CO2, H2O, CO
Alogenuri: HF, HBr, HCl
Aldeidi: CH2O
Idrocarburi: CH4, C2H2, C2H4, C2H6
Acidi: CH2O2 (esempio)
*Altre gamme/composti disponibili su richiesta.

Performances (excerpt)
Linearità: < 1% della lettura, R2 > 0.999
Ripetibilità: 3 × LoD o ±0.5% relativo
LoD: 3σ su 60 s (σ = deviazione standard)
Deriva dello zero: trascurabile

Technical data (excerpt)
Alimentazione: 110–230 VAC, 50–60 Hz
Consumo: 150 VA max, 80 VA stabilizzato (per configurazione rack / da parete)
Condizioni ambientali: Rack: +10 … +35 °C; Parete: -10 … +60 °C; Umidità: 10–90% UR non condensante
Aria strumentale (versione Ex p): priva di polvere e olio, secca, 5–7 bar, max 5,5 m³/h, qualità ISO 8573 1-2-1
Involucro: armadio inox da parete (800 × 600 × 250 mm); opzione rack 19 pollici 4U
Grado di protezione: IP32 (rack), IP65 (parete), Ex d fino a IP66
Interfacce: USB, Modbus TCP/IP, RS232, RS485 (RJ45), VGA, accesso remoto Ethernet; I/O analogici opzionali

Accessories (excerpt)

• Obbligatorio: sonda (filtro e ugello sonico), linea di campionamento, sistema di pompaggio.
• Opzionale / aggiuntivo: integrazione in cabinet ATEX II3G Ex pxb IIC T3 Gb, climatizzazione, configurazioni Ex p / Ex d, raffreddamento a vortice, I/O analogici/digitali, modem per connessione remota.

Characteristics / technical specifications

• Modello: ProCeas® (laser infrared OFCEAS® + LPS)
• Principio di misura: OFCEAS®
• Campionamento: Low Pressure Sampling (no riscaldamento/asciugatura)
• Linearità: <1% della lettura (R2 > 0.999)
• Limite di rilevamento (LoD): 3σ su 60 s
• Alimentazione: 110–230 VAC, 50–60 Hz; consumo fino a 150 VA
• Temperatura d'esercizio: Rack +10 … +35 °C; Parete -10 … +60 °C
• Umidità: 10–90% UR non condensante
• Involucro: parete inox (800 × 600 × 250 mm) o rack 19" 4U
• Grado di protezione: IP32 / IP65 / IP66 (Ex d)
• Interfacce: USB, Modbus TCP/IP, RS232, RS485 (RJ45), VGA, Ethernet; I/O analogici opzionali
• Opzioni per aree pericolose: ATEX Zona 1 & 2, IECEx / UKEX Zona 1; varianti Ex p / Ex d
