Analizzatore per biogas ProCeas®

di gas naturaled'acquadi ammoniaca

Panoramica del prodotto

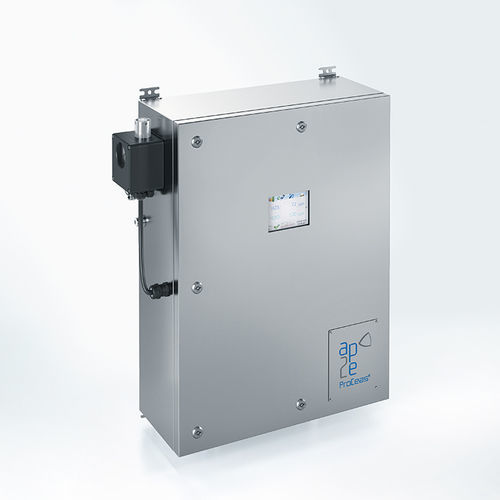

Il ProCeas® è un analizzatore multigas turnkey progettato per la misurazione in tempo reale di contaminanti gassosi a livelli di traccia in diverse applicazioni. Utilizzando le tecnologie brevettate OFCEAS® (Optical Feedback Cavity Enhanced Absorption Spectroscopy) e LPS® (Low Pressure Sampling), fornisce misure altamente accurate e prive di interferenze attraverso differenti matrici gassose. Il design a campionamento a bassa pressione elimina la necessità di riscaldare o essiccare il campione, evitando così eventuali perdite di contaminanti e riducendo notevolmente i costi di installazione e manutenzione.

Tecnologia
Optical Feedback Cavity Enhanced Absorption Spectroscopy (OFCEAS) e Low Pressure Sampling (LPS).

Vantaggi

• Progettato per la vostra applicazione
  Misure multigas a concentrazioni di traccia, combinazioni di gas personalizzabili.
• Precisione duratura
  Misure on-line o off-line senza necessità di ritaratura o sostituzione del sensore.
• Riduzione dei costi operativi e della complessità
  Possibilità di misurazioni multi-punto, non richiede gas zero o gas vettore, facile da usare e bassa manutenzione.
• Maggiore efficienza
  Il monitoraggio e la rilevazione in tempo reale dei contaminanti consentono azioni correttive rapide, riducendo i tempi di fermo e ottimizzando i processi.
• Protezione delle infrastrutture
  Identifica i contaminanti in tempo reale consentendo aggiustamenti di processo che riducono la manutenzione di letti carboniosi, condotte, turbine, ecc.
• Risparmio sui costi
  La prevenzione della corrosione riduce i costi di manutenzione e prolunga la vita utile delle infrastrutture.
• Qualità del prodotto costante
  Garantisce la purezza del gas a ogni fase.
• Sicurezza e conformità ambientale
  Garantisce la purezza del flusso gassoso per prevenire perdite e rischi di esplosione dovuti a corrosione indotta da impurità e migliora l'efficienza di iniezione CO2 nelle applicazioni CCS.

Conformità e certificazioni

• Conformità di misura: specifiche Northern Lights (ultima edizione); ISO 14687 per mobilità con fuel cell (PEM); ISO 19880 per la qualità dell'idrogeno presso impianti di distribuzione e stazioni di rifornimento; ISO 21087 metodi analitici per combustibile a idrogeno; ISO 2612:2023 per la misura di NH3 (biometano e gas naturale); norme di purezza CO2 per l'industria alimentare e delle bevande.
• Certificazioni: Certificato per aree pericolose (esempi): ATEX zona 1 e 2, IECEx/UKEX zona 1, Class I Division 1 Groups B,C,D T6 per applicazioni LNG/NG; varianti ATEX/IECEx/UKEX per RNG/biogas (varianti in corso in alcune zone/regioni).

Applicazioni

• CCUS (cattura, utilizzo e stoccaggio del carbonio): Analisi in tempo reale dei contaminanti del CO2 e impreziosimenti in tracce (H2O, O2, SO2, NOx, H2S, CO, NH3, CH4, CH2O) per prevenire la corrosione indotta da impurità e migliorare l'efficienza di iniezione e l'integrità dello stoccaggio.
• Purezza dell'idrogeno: Rilevamento di contaminanti critici quali HCl, H2O, H2S, HCOOH, CH2O, NH3 per garantire la conformità a ISO 14687 e ISO 19880 (hydrogen Grade D).
• Produzione di idrogeno e impianti elettrolizzatori: Monitoraggio online delle impurità nell'idrogeno prodotto per elettrolisi o SMR per proteggere le apparecchiature a valle.
• Monitoraggio di sistemi fuel cell: Misura della purezza dei flussi H2 e aria in sistemi PEM o SOFC per prevenire il danneggiamento dei catalizzatori.
• Cracking dell'ammoniaca per generazione di idrogeno: Rilevamento di NH3, H2O, N2 e NOx per verificare l'efficienza di conversione e la purezza dell'idrogeno prodotto.
• Gas naturale (NG) e gas naturale liquefatto (LNG): Monitoraggio di H2S, CO2, H2O e altri contaminanti per garantire la qualità del prodotto e proteggere le infrastrutture.
• RNG e biogas: Misura continua di NH3, CH4, H2O, H2S, CO2 e O2 per gas da discarica e upgrading/depurazione di biogas/biometano.
• Industrie chimiche e petrolchimiche, impianti di cloro, produzione di propilene, combustibili sintetici e processi Power-to-X: Monitoraggio di contaminanti in tracce per proteggere i processi e garantire la qualità del prodotto.
• Produzione di fertilizzanti e urea, unità criogeniche di separazione dell'aria (ASU), monitoraggio di reti di pipeline, laboratori di ricerca e laboratori metrologici nazionali: Misure di gas in tracce ad alta precisione, supporto alla calibrazione e applicazioni di ricerca.

Gas misurabili (esempi)
Diatomici: H2, O2
Azoto-correlati: NH3, NO, N2O, NO2, HCN
Zolfo: H2S, COS, CS2, SO2
Ossidi: CO2, H2O, CO
Alogenuri: HF, HBr, HCl
Aldeidi: CH2O
Idrocarburi: CH4, C2H2, C2H4, C2H6
Acidi: CH2O2 (e correlati)
Altre gamme/composti su richiesta.

Prestazioni (sintesi)
Linearità: < 1% della lettura, R2 > 0.999
Ripetibilità: 3 x LoD o ±0.5% relativo
LoD: 3σ su un periodo di 60 s (σ = deviazione standard)
Deriva dello zero: Trascurabile

Accessori (sintesi)
Obbligatori

• Sonda (filtro e ugello sonico)
• Linea di campionamento
• Sistema di pompaggio

Opzionale / Integrazione

• Integrazione in armadio ATEX II3G Ex pxb IIC T3 Gb
• Sistema di condizionamento dell'aria
• Ex p (ATEX II 2G Ex pxb IIC T3 Gb)
• Ex d [ATEX: II2G (Ex db IIB+H2 T6 Gb), IECEx: (Ex db IIB+H2 T6 Gb)]
• Raffreddamento a vortice
• I/O analogici/digitali
• Modem per connessione remota

Download (disponibili)
Schede tecniche e brochure ProCeas (contaminanti CO2/CCS, contaminanti RNG & biogas, contaminanti NG & LNG, purezza H2) e infografiche/opuscoli settoriali forniti dal produttore.

Caratteristiche / specifiche tecniche

• Alimentazione: 110 … 230 VAC, 50 … 60 Hz
• Consumo: 150 VA max, 80 VA stabilizzato (in base a configurazione rack / montaggio a parete)
• Condizioni ambientali: Versione rack: +10 … +35 °C; Montaggio a parete: -10 … +60 °C; Umidità: 10 … 90% HR non condensante
• Aria per lo strumento (per versione Ex p): Priva di polvere, priva di olio, asciutta, temperatura ambiente, 5 … 7 bar, max. 5,5 m³/h, qualità 1-2-1 (ISO 8573)
• Involucro: Enclosure in acciaio inox per montaggio a parete 800 x 600 x 250 mm (senza controller di purge); rack 19" 4U per integrazione da banco/armadio
• Grado di protezione: IP32 (rack); IP65 (versioni a parete eccetto Ex d: IP66)
• Interfacce di comunicazione: USB, Modbus TCP/IP, RS232, RS485 (RJ45), VGA, accesso remoto via Ethernet; I/O analogici opzionali
• Principio di misura: OFCEAS® con Low Pressure Sampling (LPS®) per rilevamento di tracce senza interferenze
• Certificazioni: ATEX, IECEx/UKEX e varianti per aree pericolose a seconda della configurazione
