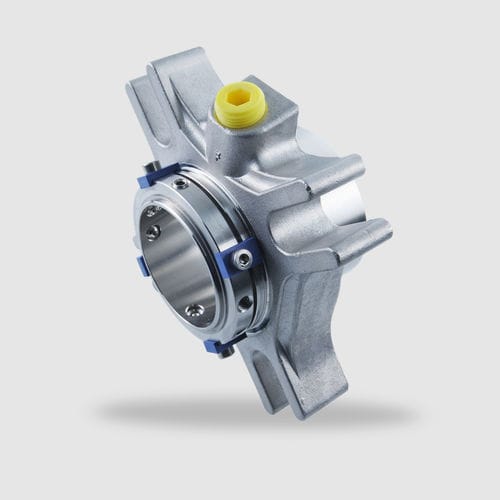

Tenuta meccanica a cartuccia

di pompain metalloin acciaio

Tenuta singola Cartuccia Bilanciata Indipendente dal senso di rotazione Tenute singole senza connessioni (-SNO), con flush (-SN) e con quench combinato con tenuta a labbro (-QN) o anello di strozzamento (-TN) Varianti aggiuntive disponibili per pompe ANSI (ad es. -ABPN) e pompe a vite eccentrica (-Vario) Vantaggi Tenuta ideale per la standardizzazione Universale per conversioni di guarnizioni, retrofit o primo equipaggiamento Non è necessaria alcuna modifica dimensionale della camera di tenuta (pompe centrifughe), altezza di installazione radiale ridotta Nessun danneggiamento dell'albero da parte dell'O-Ring caricato dinamicamente Vita utile prolungata Installazione semplice e diretta grazie all'unità preassemblata Possibilità di adattamento individuale al design della pompa Disponibilità di versioni specifiche per il cliente Gamma di funzionamento Cartex-SN, -SNO, -QN, -TN, -Vario Diametro dell'albero: d1 = 25 ... 100 mm (1.000" ... 4.000") Altre dimensioni su richiesta Combinazione di materiali della superficie di scorrimento BQ1 Velocità di scorrimento: vg = 16 m/s (52 ft/s) Combinazione di materiali della superficie di scorrimento Q1Q1 o U2Q1 Velocità di scorrimento: vg = 10 m/s (33 ft/s) Movimento assiale: ±1,0 mm, d1 ≥75 mm ±1,5 mm Materiale Superficie di tenuta: Carburo di silicio (Q1), Carbonio grafite impregnato di resina (B), Carburo di tungsteno (U2) Sede: carburo di silicio (Q1) Guarnizioni secondarie: FKM (V), EPDM (E), FFKM (K), gomma perflourocarbonica/PTFE (U1) Molle: Hastelloy® C-4 (M) Parti metalliche: Acciaio CrNiMo (G), acciaio fuso CrNiMo (G) Applicazioni consigliate Industria di processo Industria petrolchimica Industria chimica Industria farmaceutica Tecnologia delle centrali elettriche Industria della cellulosa e della carta Tecnologia dell'acqua e delle acque reflue Industria mineraria Industria alimentare e delle bevande Industria dello zucchero Universalmente applicabile Pompe centrifughe Pompe a vite eccentrica Pompe di processo
