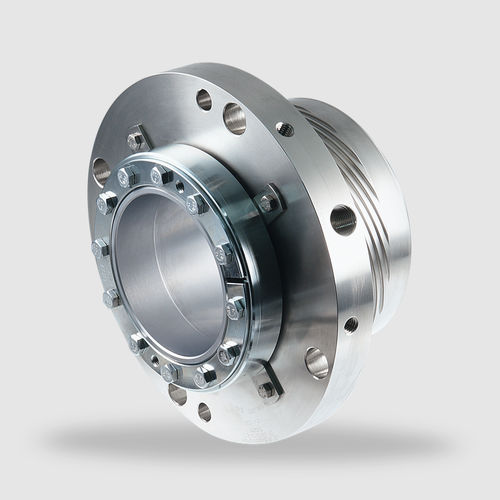

Design della cartuccia
Tenuta singola
Bilanciata
Dispositivo di pompaggio integrato
Unità stazionaria a molla
Anello di tenuta inserito
Anello di accoppiamento rotante
(rivestito in DiamondFace)
Vantaggi
Resistente alla corrosione elettrochimica.
Durata estremamente lunga (>40.000 h).
Nessun sistema di dosaggio, nessun condizionamento del circuito di raffreddamento.
Il rivestimento diamantato garantisce un attrito molto basso, con conseguente riduzione del consumo energetico.
Deformazione ottimizzata per velocità di scorrimento elevate e pressioni medie.
Economico grazie ai componenti standardizzati.
Elevata flessibilità grazie all'adattamento delle parti di collegamento alla camera di tenuta della pompa.
Dissipazione ottimale del calore grazie al dispositivo di pompaggio integrato e al design ottimizzato della sede/superficie di tenuta.
Campo di funzionamento
Diametro dell'albero:
d1* = 120 ... 250 mm (4,72" ... 9,84")
Velocità di scorrimento: vg = 70 m/s (330 ft/s)
Movimento assiale: ±3 mm
* Altre dimensioni su richiesta
Materiale
Superficie di tenuta: Carbonio composito
Sede: SiC DiamondFace rivestito
Guarnizioni secondarie: EPDM (E), FFKM (K)
Molle: Acciaio CrNiMo (G)
Parti metalliche: Acciaio CrNiMo (G)
Applicazioni consigliate
Tecnologia delle centrali elettriche
Pompe di alimentazione delle caldaie
---
