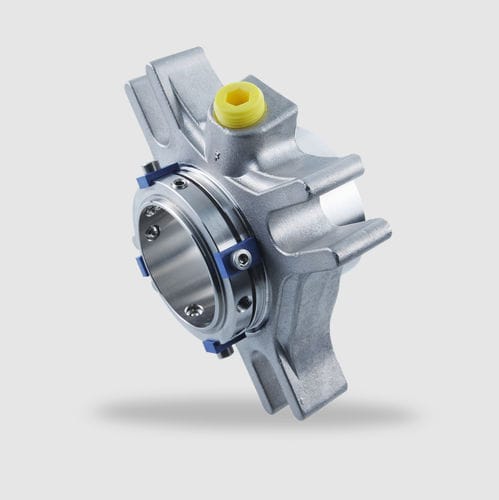

Tenuta meccanica a cartuccia

per pompain metalloin acciaio

Tenuta singola Disponibile per camere di tenuta standard (Cartex-ASPN) e big bore (Cartex-ABPN) Cartuccia Bilanciata Indipendente dal senso di rotazione Tenute singole con flush (-ASPN, -ABPN) e con quench combinato con guarnizione a labbro (-ASQN, -ABQN) o anello di strozzamento (-ASTN, -ABTN) Vantaggi Ideale per l'uso in pompe di processo ANSI Universale per conversioni di guarnizioni, retrofit o primo equipaggiamento Tenuta per standardizzazioni Non è necessaria alcuna modifica dimensionale della camera di tenuta, altezza di installazione radiale ridotta Nessun danneggiamento dell'albero da parte dell'O-Ring caricato dinamicamente Vita utile prolungata Si evitano gli errori di installazione, con un buon rapporto qualità/prezzo Nessun danno causato dalla sporcizia penetrata durante il montaggio Installazione semplice e diretta grazie all'unità preassemblata (riduzione dei tempi di inattività) Gamma di funzionamento Cartex-ASPN, - ABPN, -ASTN, -ABTN, -ASQN, -ABQN Diametro dell'albero: d1 = 1.000" ... 3.750" Altre dimensioni su richiesta Combinazione di materiali della superficie di scorrimento BQ1 Velocità di scorrimento: vg = 16 m/s (52 ft/s) Combinazione di materiali della superficie di scorrimento Q1Q1 o U2Q1 Velocità di scorrimento: vg = 10 m/s (33 ft/s) Movimento assiale: ±1,0 mm, d1 ≥75 mm ±1,5 mm Materiale Superficie di tenuta: Carburo di silicio (Q1), Carbonio grafite impregnato di resina (B), Carburo di tungsteno (U2) Sede: carburo di silicio (Q1) Guarnizioni secondarie: FKM (V), EPDM (E), FFKM (K), gomma perflourocarbonica/PTFE (U1) Molle: Hastelloy® C-4 (M) Parti metalliche: Acciaio CrNiMo (G) Norme e approvazioni ANSI Applicazioni consigliate Industria di processo Industria petrolchimica Industria chimica Industria farmaceutica Tecnologia delle centrali elettriche Industria della cellulosa e della carta Tecnologia dell'acqua e delle acque reflue Industria mineraria Industria alimentare e delle bevande Applicabile a livello universale Pompe di processo ANSI
