Sistema di allineamento laser XT920

per alberodei rulliper macchina utensile

Panoramica
Il sistema di misura geometrica Easy-Laser® XT920 Geometric è una soluzione modulare per misure geometriche in ambienti industriali. Misura rettilineità, planarità, squadratura, parallelismo e livello in un'ampia gamma di applicazioni. Il sistema offre la scelta tra quattro emettitori laser (XT20, XT21, XT22, XT23) e include staffe di uso comune; è espandibile per esigenze future.

Scegliere l'emettitore laser corretto
Con XT920 è possibile selezionare XT20, XT21, XT22 o XT23. XT22 offre la massima portata e ottiche avanzate; la scelta dipende dall'intervallo di misura, dal diametro del fascio e dalle funzioni richieste per le attività attuali e future.

Un rivelatore, più applicazioni
Il rivelatore geometrico XT7 supporta fasci laser stazionari e rotanti, permettendo di aggiungere emettitori per nuove applicazioni mantenendo lo stesso rivelatore. Il rivelatore dispone di un ampio display frontale per guidare l'installazione e la misura, sensore TruePSD 20x20 mm, comunicazione Bluetooth e protezione IP66/67.

Adattare il sistema alle esigenze
XT920 viene fornito con una serie di staffe utili. Aggiungere accessori standard o progettare staffe personalizzate per attività specifiche. La posizione del PSD in XT7 corrisponde a quella dell'unità XT70-M, semplificando la combinazione di staffe e componenti tra i sistemi XT.

Punti di forza

• Elevata precisione di misura — emettitori laser precisi e il rivelatore XT7 forniscono letture accurate adatte a compiti di misura industriale esigenti.
• Staffaggio versatile — staffe progettate per stabilità, ripetibilità e rapido montaggio.
• Compatibilità multi-piattaforma — interfaccia con unità di visualizzazione Easy-Laser e dispositivi iOS/Android per visualizzazione e registrazione dati.

Programmi comunemente utilizzati (esempi)

• Planarità di base — Verifica della planarità di fondazioni e telai utilizzando due file di punti (2–8 punti per fila). Richiede un emettitore laser separato.
• Rettitudine — Misura di alberi lunghi, rulli, sedi cuscinetto, basi, rotaie e strutture macchina. Fornisce risultati di allineamento orizzontali e verticali sia grafici che numerici; calcoli Best-fit automatici. (Richiede emettitore XT20 o XT22.)
• Values – Applicazioni estese — Supporta la maggior parte delle misure geometriche con unità e staffe adatte; utile per l'installazione completa di macchine. L'interfaccia può mostrare fino a quattro unità e supporta la registrazione automatica e le note per punto di misura.

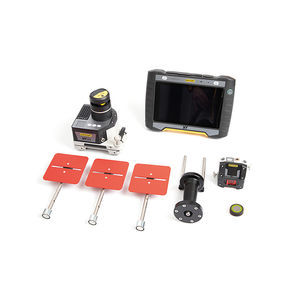

Componenti del sistema (esempi inclusi o selezionabili)

• Emettitore laser XT20
• Emettitore laser XT21
• Emettitore laser XT22
• Emettitore laser XT23
• Rivelatore XT7
• Staffa multipla per emettitore laser
• Base magnetica con testa orientabile
• Staffa offset
• Aste estendibili

Un sistema completo contiene (articoli standard)

• 1 Rivelatore XT7
• 1 Telecomando
• 1 Staffa multipla per emettitore XT
• 1 Base magnetica con testa orientabile
• 2 Base magnetiche
• 2 Staffe offset
• 4 Aste 75 mm [2.95"]
• 8 Aste 120 mm [4.72"]
• 1 Metro a nastro 5 m [16.4']
• 1 Caricabatterie (100–240 V AC)
• 1 Cavo DC sdoppiato per ricarica
• 1 Adattatore DC a USB, per ricarica
• 1 Panno per pulizia ottiche
• 1 Memoria USB con manuali
• 1 Set di chiavi esagonali
• 1 Viteria di montaggio per emettitore XT

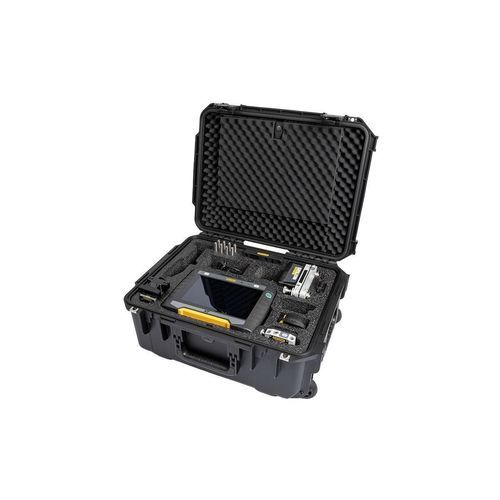

• 1 Valigia da trasporto con ruote
• Aggiungere l'emettitore laser di propria scelta: XT20, XT21, XT22 o XT23

Note su rivelatori ed emettitori
Il rivelatore XT7 rileva fasci stazionari e rotanti, dispone di sensore TruePSD 2 assi 20x20 mm, comunicazione Bluetooth, batteria Li-ion interna, risoluzione 0.001 mm e autonomia tipica fino a 16 ore. Gli emettitori XT variano per portata, diametro del fascio e funzionalità (XT20/XT21/XT22/XT23).

Specifiche

• Nome sistema: XT920 Geometric
• Brand: Easy-Laser®
• Rivelatore: XT7 — TruePSD 2 assi 20x20 mm; Bluetooth; batteria Li-ion interna; autonomia fino a 16 h; risoluzione 0.001 mm; accuratezza misura fascio stazionario ±0.001 mm ±1%, fascio rotante ±0.01 mm ±1%; inclinometro elettronico risoluzione 0.1°; sensori termici ±1°C; IP66/67; dimensioni LxHxP: 76 x 76.6 x 46.4 mm; peso 241 g.
• Emettitore XT20 — laser a diodo; lunghezza d'onda 630–680 nm; Classe di sicurezza laser 2; uscita < 1 mW; diametro fascio 6 mm all'apertura, 10 mm a 20 m; portata misura raggio 20 m; Bluetooth; batteria Li‑Ion; autonomia fino a 30 h; preriscaldamento 15 min; temp. di esercizio -10–50 °C; protezione IP55; display 240x240 px; scocca alluminio anodizzato + PC/ABS + TPU; dimensioni LxHxP 147x126x152 mm; peso 2065 g.
• Emettitore XT21 — laser a diodo; lunghezza d'onda 630–680 nm; Classe 2; uscita < 1 mW; diametro fascio 6 mm all'apertura, ~10 mm a 12 m; portata fino a 12 m; batteria Li‑Ion; autonomia fino a 16 h; preriscaldamento 15 min; stoccaggio -20–50 °C; umidità relativa 10–95%.
• Emettitore XT22 — laser a diodo con accoppiamento in fibra; lunghezza d'onda 630–680 nm; Classe 2; uscita < 1 mW; diametro fascio 6 mm all'apertura, 13 mm a 40 m; portata raggio 40 m; Bluetooth; batteria Li‑Ion; autonomia fino a 30 h; preriscaldamento 15 min; temp. di esercizio -10–50 °C; planarità del piano laser ±0.01 mm/m.
• Emettitore XT23 — laser a diodo; lunghezza d'onda 630–680 nm; Classe 2; uscita < 1 mW; diametro fascio 6 mm all'apertura, 13 mm a 40 m; portata 20–40 m a seconda delle comunicazioni; Bluetooth (portata 40 m indicata); batteria Li‑ion; autonomia fino a 16 h; preriscaldamento 15 min; temp. di esercizio 0–50 °C in alcuni modelli; planarità del piano laser ±0.01 mm/m; squadratura tra fasci ±0.01 mm/m (dipende dal modello).
• Ambiente e usabilità: componenti progettati per uso industriale/esterno; umidità relativa tipica 10–95%; temperature di stoccaggio tipiche -20–50 °C; scocche in alluminio anodizzato, PC/ABS e TPU; sistema espandibile tramite accessori e staffe.
