Riga micrometrica XT915

Panoramica
Il sistema di misura della planarità Easy-Laser XT915 è progettato principalmente per controlli di flange e cuscinetti rotanti, oltre che per altre misure industriali di planarità. XT915 è adatto ai produttori che richiedono controlli rapidi e ripetibili su lunghe distanze. La documentazione è fornita con il sistema.

Caratteristiche principali

• Misura rapida grazie a una testa laser rotante motorizzata (XT21) che genera un piano laser continuo.
• Portata di misura fino a 12 m [40'] per verifiche su flange di grandi dimensioni.
• Tre bersagli di allineamento grezzo per semplificare e velocizzare il setup.
• Programma guidato Flange flatness che accompagna l'operatore passo dopo passo e fornisce risultati immediati.
• Staffa per planarità progettata per l'uso a una mano e per migliorare il posizionamento del rilevatore rispetto alle basi magnetiche standard.
• Sonda di rilevamento ad alta risoluzione (XT7) con lunga autonomia per utilizzi industriali.
• Opzione di upgrade a XT920 per maggiore precisione, portate maggiori e misure geometriche estese.

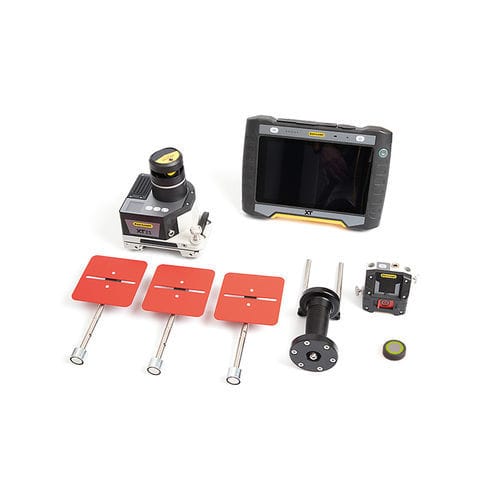

Componenti del sistema / Inclusi

• Rilevatore XT7 (TruePSD 2 assi 20×20 mm)
• Trasmettitore laser XT21 (testa rotante motorizzata)
• Bersagli 100×100 mm (3 pz solitamente inclusi)
• Staffa XT per planarità (supporto rilevatore manuale)
• Telecomando
• Metro a nastro 5 m [16.4']
• Caricabatterie (100–240 V AC), cavo di carica DC sdoppiato, adattatore DC a USB
• Panno per pulizia ottiche, chiavetta USB con manuali, set di chiavi a brugola
• Valigia di trasporto con ruote

Funzionamento
Posizionare il trasmettitore XT21 in modo che il piano laser rotante copra l'area di misura. Utilizzare i bersagli di allineamento grezzo per l'allineamento iniziale, quindi spostare il rilevatore in ciascun punto di misura usando la staffa per planarità e registrare i valori. Il programma guida l'operatore nella sequenza e presenta i risultati di planarità immediatamente dopo la misurazione.

Specifiche tecniche

• Distanza di misura: fino a 12 m [40']
• Planarità del piano laser: ±0.01 mm/m [±0.01 mils/inch]
• Rilevatore XT7 — Tipo: TruePSD 2 assi 20×20 mm [0.79×0.79"]
• XT7 — Comunicazione: Bluetooth
• XT7 — Batteria interna: Li‑Ion ricaricabile
• XT7 — Autonomia (uso continuo): fino a 16 ore
• XT7 — Risoluzione: 0.001 mm [0.05 mils]
• XT7 — Accuratezza di misura: fascio stazionario ±0.001 mm ±1 %; fascio rotante ±0.01 mm ±1 %
• XT7 — Inclinometro elettronico: risoluzione 0.1°
• XT7 — Sensori termici: precisione ±1 °C
• XT7 — Protezione ambientale: IP66/67
• XT7 — Temperatura di esercizio: -10–50 °C [14–122 °F]
• XT7 — Temperatura di stoccaggio: -20–50 °C [-4–122 °F]
• XT7 — Umidità relativa: 10–95 %
• XT7 — Scocca: alluminio anodizzato + PC/ABS + TPE
• XT7 — Dimensioni (L×A×P): 76 × 76.6 × 46.4 mm [3.0 × 3.0 × 1.8"]
• XT7 — Peso: 241 g [8.5 oz]
• Trasmettitore laser XT21 — Tipo: laser a diodo
• XT21 — Lunghezza d'onda: 630–680 nm
• XT21 — Classe di sicurezza: Classe 2
• XT21 — Potenza in uscita: < 1 mW
• XT21 — Diametro del fascio: 6 mm [0.24"] all'apertura, ~10 mm [0.39"] a 12 m [40']
• XT21 — Portata di misura: fino a 12 m [40']
• XT21 — Batteria: Li‑Ion ricaricabile
• XT21 — Autonomia (uso continuo): fino a 16 ore
• XT21 — Tempo di riscaldamento: 15 min
• XT21 — Temperatura di esercizio: 0–50 °C [32–122 °F]
• XT21 — Temperatura di stoccaggio: -20–50 °C [-4–122 °F]
• XT21 — Umidità relativa: 10–95 %
• XT21 — Planarità del piano laser: ±0.01 mm/m
• XT21 — Display TFT: 240 × 240 px, RGB
• XT21 — Scocca: alluminio anodizzato + PC/ABS + TPU
• XT21 — Dimensioni (L×A×P): 147 × 168 × 147 mm [5.79 × 6.62 × 5.79"]
• XT21 — Peso: 2060 g [72.66 oz]
