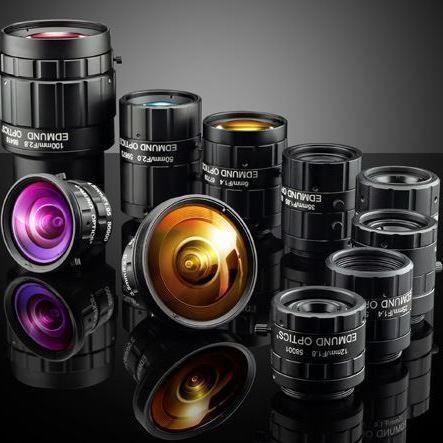

Obiettivo per telecamera a fuoco fisso TECHSPEC® C

di allineamentoper ispezionedi visione per macchina industriale

Panoramica

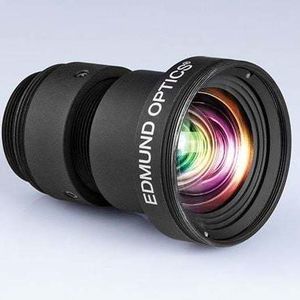

TECHSPEC® C Series Fixed Focal Length Lenses sono obiettivi compatti C‑mount progettati per la visione artificiale, l'automazione di stabilimento e l'ispezione. Bilanciano risoluzione, distanza di lavoro e ingombro ridotto per sistemi industriali con spazio limitato.

Caratteristiche principali

• Supporta formati sensore fino a 2/3"
• Compatibile con sensori fino a 7,5 MP (≈2,8 µm dimensione pixel)
• Alloggiamento compatto C‑Mount ottimizzato per la visione artificiale
• Focale disponibili da 3,5 mm a 100 mm
• Aperture massime elevate per mantenere il throughput in condizioni di scarsa illuminazione
• Rivestimento antiriflesso BBAR 425–675 nm
• Iride e messa a fuoco bloccabili con viti a svasatura incassate
• Scocca meccanica ruggedizzata prodotta con tolleranze rigorose

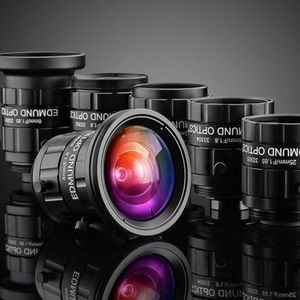

Descrizione della famiglia di prodotto
Gli obiettivi TECHSPEC® C Series combinano prestazioni ottiche e caratteristiche industriali in un formato compatto per ispezione automatica, allineamento, identificazione e robotica guidata dalla visione. Le strette tolleranze di produzione riducono la variazione tra lenti e semplificano il dispiegamento multi‑camera e la sostituzione sulle linee produttive.

Sottofamiglie disponibili (varianti optomeccaniche)

• C Series: Versione regolabile con messa a fuoco a camma bloccabile e regolazione dell'iride
• Ci Series: Apertura fissa, scocca compatta e messa a fuoco bloccata per maggiore ruggedizzazione
• Cr Series: Ottiche incollate con anello di messa a fuoco C‑clamp bloccabile per ruggedizzazione stabilizzata
• Cx Series: Meccanica modulare che consente lo smontaggio per integrare accessori (lenti liquide, diaframmi)
• Liquid Lens Cx Series: Lente liquida integrata per autofocus elettronico rapido
• Cw Series: Versioni impermeabili conformi a standard di protezione ingressi (es. IPX7/IPX9K)

Specifiche comuni

• Famiglia prodotto: C Series
• Opzione iris: Variabile (opzione bloccabile)
• Rivestimento: BBAR 425–675 nm
• Dimensione pixel (µm): 2,74 (riferimento comune)
• Mount: C‑Mount
• Intervallo focali: 3,5 mm – 100 mm
• Supporto sensore: fino a 2/3"; fino a 7,5 MP a seconda del modello

Tabella tecnica (Focale vs. dimensioni meccaniche)
Focal Length | A | B | C | D
3.5 mm | 50.0 mm | 39.3 mm | 32.0 mm | 2.72 mm
4.5 mm | 40.0 mm | 37.5 mm | 32.0 mm | 2.78 mm
6.0 mm | 36.0 mm | 48.9 mm | 35.8 mm | 1.4 mm
8.5 mm | 32.0 mm | 34.5 mm | 32.0 mm | 0.0 mm
12 mm | 32.0 mm | 27.9 mm | 32.0 mm | 0.5 mm
16 mm | 33.0 mm | 40.5 mm | 33.0 mm | 1.0 mm
25 mm | 31.0 mm | 30.5 mm | 31.0 mm | 1.3 mm
35 mm | 33.0 mm | 41.0 mm | 33.0 mm | 0.0 mm
50 mm | 35.8 mm | 53.7 mm | 35.8 mm | 2.85 mm
100 mm | 52.0 mm | 93.5 mm | 41.0 mm | 7.0 mm

Applicazioni e note di integrazione
Progettati per sistemi di visione nello spettro visibile che richiedono alta risoluzione e ingombro ridotto. Utilizzi tipici: ispezione ad alta velocità, robotica guidata da visione, lettura di codici a barre, misurazioni e controllo dimensionale. L'iride e la messa a fuoco bloccabili con viti incassate consentono di mantenere stabile la configurazione dopo l'integrazione.
