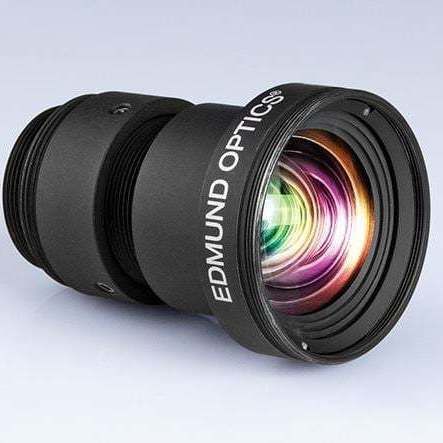

Obiettivo per telecamera a fuoco fisso Ci

per ispezionedi visione per macchina industrialeper applicazioni biomediche

Panoramica
Le ottiche a lunghezza focale fissa TECHSPEC® Ci Series sono una versione compatta e semplificata della famiglia C Series, progettata per l'integrazione in volume negli strumenti. Offrono bassa variazione lente‑a‑lente, rivestimenti antiriflesso broadband (BBAR) per elevata trasmissione e messa a fuoco regolabile e bloccabile per un'installazione sicura negli apparati.

Caratteristiche principali

• Forma C‑Mount, supporta sensori fino a 2/3"
• Compatibile con sensori fino a ~7,5 MP con pixel da 2,8 µm
• Rivestimento Broadband Anti‑Reflection (BBAR) per massima trasmissione
• Messa a fuoco regolabile e bloccabile per integrazione affidabile
• Opzioni di apertura fissa per bilanciare risoluzione, throughput e profondità di campo
• Gamma di focali nella famiglia: 3,5 mm a 50 mm

Varianti della famiglia di prodotti

• C Series: Messa a fuoco a camma con bloccaggio e regolazione dell'iride; versione più regolabile per applicazioni di visione artificiale.
• Ci Series: Meccanica semplificata con aperture fisse, alloggiamenti compatti e messa a fuoco bloccata per integrazione strumentale.
• Cr Series: Progetti rugged con ottiche incollate e ghiera di messa a fuoco a morsetto C con bloccaggio per maggiore stabilità.
• Cx Series: Meccanica modulare che consente lo smontaggio per l'integrazione di accessori (es. lenti liquide, aperture).
• Liquid Lens Cx Series: Lente liquida integrata per autofocus elettronico rapido.
• Cw Series: Progetti impermeabili conformi a gradi di protezione ingressi (es. IPX7 / IPX9K) per ambienti severi.

Dimensioni
Focal Length | A | B | C | D
6 mm | M34.0 x 0.5 | 47.8 mm | 34 mm | 1.17 mm
12 mm | M22.0 x 0.75 | 29.0 mm | 22 mm | 0.96 mm
16 mm | M22.0 x 0.75 | 40.8 mm | 22 mm | 1.09 mm
25 mm | M22.0 x 0.75 | 29.9 mm | 22 mm | 1.33 mm
35 mm | M25.5 x 0.5 | 41 mm | 22.5 mm | 3.82 mm
50 mm | M30.5 x 0.5 | 49.5 mm | 30.5 mm | 2.06 mm

Applicazioni

• Ispezione di fabbrica e automazione
• Visione artificiale e integrazione strumentale
• Dispositivi biomedici da banco e integrazione OEM

Specifiche tecniche

• Denominazione: Ci Series (famiglia TECHSPEC®)
• Intervallo di focali: 3,5 mm a 50 mm (copertura famiglia; focali specifiche come elencato)
• Attacco / formato: C‑Mount; supporto fino a 2/3" di sensore (varia per focale)
• Supporto sensore: Fino a ~7,5 MP con pixel da 2,8 µm (indicazione famiglia)
• Rivestimento: Broadband Anti‑Reflection (BBAR)
• Meccanismo di messa a fuoco: Regolabile e bloccabile (set‑and‑lock)
• Apertura: Opzioni di apertura fissa nella famiglia Ci (varia per SKU)
• Design meccanico: Compatto, peso/volume ridotti per integrazione in volume
• Ruggedizzazione: Sottofamiglie correlate offrono varianti rugged, waterproof o stabilizzate
