Obiettivo di proiettore a fuoco fisso UC

per ispezionebiomedicodi visione per macchina industriale

Panoramica

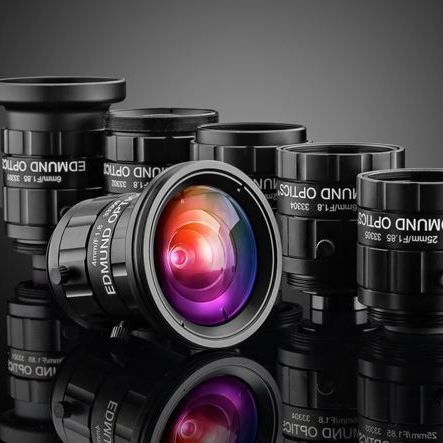

Gli obiettivi a lunghezza focale fissa TECHSPEC® UC Series sono ottiche C‑Mount ultra‑compatte ottimizzate per sensori di piccolo formato in applicazioni di visione industriale. Progettati per pixel ≤2,2 µm e formati fino a 1/1.8" (molte focali ottimizzate per 1/2.5"), offrono elevata risoluzione sull'intero sensore e sono adatti a distanze di lavoro brevi e lunghe per ispezione, automazione e imaging biomedico.

Caratteristiche principali

• Intervallo di focali: 4 mm–35 mm
• Progettati per pixel ≤2,2 µm; compatibili con sensori fino a 12 MP (varia per focale)
• Alta risoluzione (progetti selezionati >200 lp/mm)
• Compatibilità C‑Mount; molte focali ottimizzate per 1/2.5" e utilizzabili fino a 1/1.8"
• Regolazioni di messa a fuoco e diaframma con viti incassate; opzioni di bloccaggio su varianti selezionate
• Varianti UCw impermeabili disponibili (IPX7)

Sottofamiglie / Varianti

• UC Series: Design ultra‑compatto con messa a fuoco a camma bloccabile e regolazione del diaframma — massima regolabilità per visione industriale.
• UCi Series: Meccanica semplificata con apertura fissa per versioni strumentali.
• UCr Series: Ottiche incollate e anello di messa a fuoco a morsetto C per robustezza e riduzione dello spostamento dei pixel.
• UCw Series: Versioni impermeabili conformi a IPX7 per resistenza a immersioni temporanee.

Applicazioni
Ispezione, automazione di fabbrica, imaging biomedico, acquisizione su sensori di piccolo formato, sistemi di visione a corti e lunghe distanze di lavoro.

Dimensioni (esemplificative)
Focal Length (mm) | A (mm) | B (mm) | C (mm) | D (mm) | Filter Thread
4 | 40 | 40.6 | 30 | 2.8 | M62.0 x 0.75 (richiede adattatore #33-308)
6 | 36 | 40.9 | 30 | 3.2 | M34.0 x 0.5
8 | 30 | 40.61 | 30 | 5.15 | M34.0 x 0.5
12 | 30 | 35.2 | 30 | 2.7 | M25.5 x 0.5
16 | 30 | 29.13 | 30 | 3.38 | M25.5 x 0.5
25 | 30 | 31.28 | 30 | 4.0 | M25.5 x 0.5
35 | 30 | 52.76 | 30 | 4.58 | M25.5 x 0.5

Prodotti (esempi)

• 4,00 mm — Format sensore max: 1/2" — Apertura: f/1.8–f/11 — WD: 0–∞ — Montatura: C‑Mount — Codice: 33-300 — Prezzo: $299.00
• 6,00 mm — Format sensore max: 1/2" — Apertura: f/1.85–f/11 — WD: 50–∞ — Montatura: C‑Mount — Codice: 33-301 — Prezzo: $299.00
• 8,00 mm — Format sensore max: 1/2" — Apertura: f/1.8–f/11 — WD: 50–∞ — Montatura: C‑Mount — Codice: 33-307 — Prezzo: $299.00
• 12,00 mm — Format sensore max: 1/1.8" — Apertura: f/1.8–f/11 — WD: 100–∞ — Montatura: C‑Mount — Codice: 33-303 — Prezzo: $299.00
• 16,00 mm — Format sensore max: 1/1.8" — Apertura: f/1.8–f/11 — WD: 200–∞ — Montatura: C‑Mount — Codice: 33-304 — Prezzo: $299.00
• 25,00 mm — Format sensore max: 1/1.8" — Apertura: f/1.85–f/16 — WD: 200–∞ — Montatura: C‑Mount — Codice: 33-305 — Prezzo: $299.00
• 35,00 mm — Format sensore max: 1/1.8" — Apertura: f/1.85–f/16 — WD: 200–∞ — Montatura: C‑Mount — Codice: 33-306 — Prezzo: $299.00

Specifiche tecniche

• Marca: TECHSPEC® (Edmund Optics)
• Serie: UC Series
• Focali disponibili: 4, 6, 8, 12, 16, 25, 35 mm
• Formato sensore massimo raccomandato: fino a 1/1.8" (ottimizzato per 1/2.5")
• Dimensione pixel target: ≤2,2 µm; compatibile con alcuni sensori 1,85 µm e fino a 12 MP
• Risoluzione: >200 lp/mm in progetti selezionati
• Montatura: C‑Mount
• Regolazioni: messa a fuoco e diaframma regolabili (UC); aperture fisse (UCi); viti di bloccaggio incassate; opzioni di bloccaggio
• Opzioni ambientali: UCr (robustezza stabilizzata), UCw (impermeabile IPX7)
