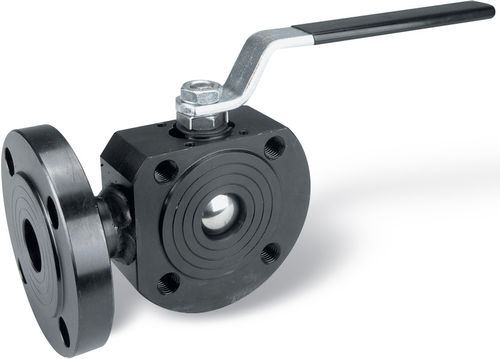

valvola a sfera / manuale / di miscelazione / per gas
MOON 3W series

{{requestButtons}}

Caratteristiche

  • Tipo:

    a sfera

  • Azionamento:

    manuale

  • Funzione:

    di miscelazione

  • Media:

    per gas

  • Corpo:

    con flangia, in acciaio inossidabile, in acciaio al carbonio

  • Altre caratteristiche:

    antistatica, a 3 vie

  • Temperatura:

    Max.: 180 °C (356 °F)

    Min.: -20 °C (-4 °F)

  • Pressione:

    Max.: 40 bar (580,2 psi)

    Min.: 0 bar (0 psi)

  • DN:

    Max.: 100 mm

    Min.: 15 mm

Descrizione

CARATTERISTICHE PRINCIPALI STD:

• ESECUZIONI COSTRUTTIVE: AISI 316L da barra e ASTM A 105 da barra.
• PRESCRIZIONI GENERALI: BS EN ISO 17292:2004.
• DIAMETRI: DN15 - DN100.
• PRESSIONI:
PN16/40 DN15 a- DN50 - DN80
PN16 per DN65 - DN100.
• LIMITI TEMPERATURA:
-20°C / +180°C 316L (PTFE)
-10°C / +180°C A105 (PTFE)
-20°C / +180°C LF2 (PTFE).
• ATTACCHI accoppiabili con flange: UNI-EN 1092 e DIN2501 BL.1.
• FORATURA FLANGE: METRICA.
• STELO: antiscoppio.
• DISPOSITIVO ANTISTATICO: std da DN25 (su richiesta DN15-DN20).
• TENUTA: tripla tenuta stelo brevettata ad effetto labirinto con
regolazione automatica del sistema tramite molle a tazza.
• ATTACCO: ISO 5211 per accoppiamento con attuatori.
• ORGANO DI MANOVRA: leva. Colori disponibili nero, giallo.

IMPIEGHI GENERALI:

Valvola di Intercettazione (ON-OFF) per: Deviazione o miscelazione dei fluidi e dei gas sugli impianti in genere. Per utilizzi speciali verificare la compatibilità con le caratteristiche del processo e la resistenza alla corrosione anche mediante la apposita tabella.

ESECUZIONI SPECIALI:

• PTFE+15% FIBRA DI VETRO: + 190°C.
• PTFE+CARBOGRAFITE: +200°C. (cond. ottimale 60°C a 200°C)
(condizione ottimale da 60°C a 200°C).
• Foratura di equilibrio sulla sfera.
• PN40 DN65 - DN100.
• Riduttori con comando manuale.
• Prolunghe steli 50mm o 100mm.
• Per ulteriori richieste speciali consultare il nostro servizio
tecnico/commerciale.
