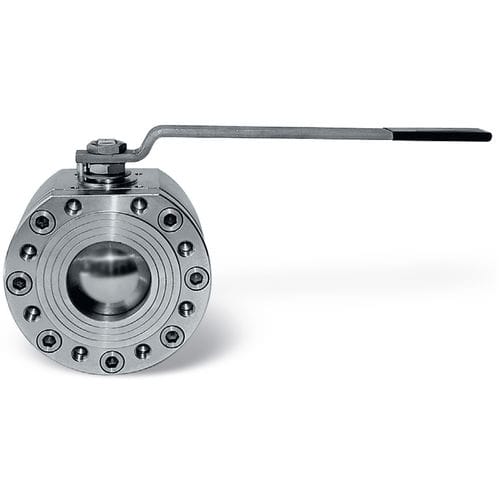

Valvola a sfera SELENE series

manualedi distribuzioneper acqua

CARATTERISTICHE PRINCIPALI STD: • ESECUZIONE COSTRUTTIVA: AISI 316L (corpo da barra) ** AISI 316 (corpo da fusione) AISI 304. • PRESCRIZIONI GENERALI: BS EN ISO 17292:2004. • CERTIFICAZIONI: FIRE SAFE secondo BS 6755 - API 6 FA - API 607 TÜV per TA Luft (solo PTFE). • PRESSIONI: PN16 o PN16/40 corpo da barra PN16 corpo da fusione. • LIMITI TEMPERATURA: -20°C a /180°C (PTFE). • ATTACCHI accoppiabili con flange: UNI-EN 1092 e DIN2501 BL.1. • FORATURA FLANGE: metrica. • STELO: antiscoppio. • DISPOSITIVO ANTISTATICO: STD. • TENUTA: tripla tenuta stelo brevettata ad effetto labirinto con regolazione automatica del sistema tramite molle a tazza. • ATTACCO SUPERIORE: ISO 5211. • ORGANO DI MANOVRA: leva. Colori disponibili nero, giallo. • FLANGIA: imbullonata per contenimento sfera. • SFERA: non debordante. IMPIEGHI GENERALI: Valvola di Intercettazione (ON-OFF) per: prodotti chimici, alimentari, linee di distribuzione gas, aria, acqua. É adatta per vuoto (vedi pag. 416), vapore fino a +200°C con PTFE+CARBOGRAFITE. ESECUZIONI SPECIALI: • PTFE+15% FIBRA DI VETRO: + 190°C. • PTFE+CARBOGRAFITE: + 200°C (condizione ottimale da 60°C a 200°C). • Peek alte temperature fino a 260°C. (condizione ottimale da 100°C a 260°C). • Foratura di equilibrio sulla sfera. • Guarnizioni PTFE con anima metallica (a richiesta). • Tenuta integrale in PTFE fino - DN100. • DN125-150-200 PN40.
