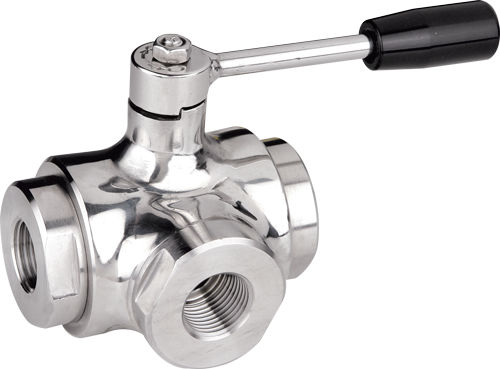

CARATTERISTICHE PRINCIPALI STD:
• ESECUZIONE COSTRUTTIVA: AISI 316L.
• PRESSIONI: PN40 - PN25.
• LIMITI TEMPERATURA: -20°C / +160°C (PTFE).
• ATTACCHI:
F/F/F Rp UNI ISO 7/1 (UNI EN 10226)
DIN2999 cilindrica.
• TENUTA SEGGI: 4 guarnizioni avvolgenti.
• TENUTA STELO: tripla tenuta ad effetto labirinto.
• ATTACCO SUPERIORE: ISO 5211.
• ORGANO DI MANOVRA: leva.
• ROTAZIONE LEVA: di 90° in senso orario.
• BASETTA: ISO 5211.
IMPIEGHI GENERALI:
VALVOLA di Intercettazione (ON-OFF) per: la deviazione o la miscelazione dei fluidi sugli impianti chimici, alimentari, sanitari ed idraulici. In presenza di ossigeno tutte le parti devono essere opportunamente sgrassate.
Per utilizzi speciali verificare la compatibilità con le caratteristiche
del processo e la resistenza alla corrosione anche mediante la apposita tabella.
ESECUZIONI SPECIALI:
• PTFE + 15% FIBRA DI VETRO: +175°C.
• PTFE+CARBOGRAFITE: fino 195°C (condizione ottimale da 60°C a 195°C).
• Attacchi femmina NPT ANSI B1.20.1.
• VALVOLE SGRASSATE.
• Per ulteriori richieste speciali consultare il nostro servizio
tecnico/commerciale.
