Frizione a frizione CTS- MCX series

manualemeccanicaper controllo del tensionamento

Panoramica

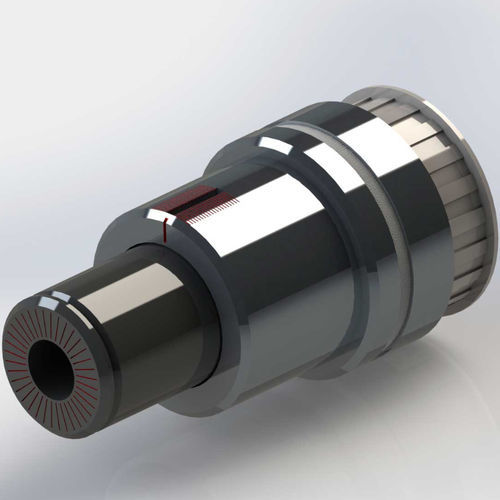

Frizione meccanica a regolazione manuale composta da un tampone di attrito in feltro attivato assialmente e molle intermedie che assicurano smorzamento progressivo e regolazione precisa della tensione. Consigliata per bobine di avvolgimento/svolgimento con diametro inferiore a 300 mm.

Funzionamento
La regolazione avviene manualmente tramite un sistema filettato: la rotazione applica un carico assiale sull'albero tramite un meccanismo fisso, una molla e il tampone in feltro che genera attrito con l'albero rotante. Questa soluzione consente una regolazione fine della tensione. Per bobine di piccolo diametro non è di norma consigliato regolare il freno durante il processo.

Montaggio e varianti

• Configurazione per alberi a sbalzo (cantilever) — viste di assemblaggio ed esploso disponibili.
• Configurazione per alberi a doppio supporto — viste di assemblaggio ed esploso disponibili.

Applicazioni
Progettata per il controllo manuale della tensione in processi di avvolgimento e svolgimento nei settori packaging, stampa, carta e tessile; particolarmente adatta a bobine di piccolo diametro che richiedono regolazione meccanica compatta.

Caratteristiche / specifiche tecniche

• Tipo: frizione meccanica a regolazione manuale
• Azionamento: regolazione assiale tramite sistema filettato (manuale)
• Elemento d'attrito: tampone in feltro azionato assialmente
• Smorzamento: molle intermedie per assorbimento delle irregolarità e sensazione controllata
• Diametro consigliato: adatto a bobine con diametro < 300 mm
• Nota di utilizzo: in genere non si consiglia la regolazione del freno durante il processo per bobine di piccolo diametro
• Opzioni di montaggio: cantilever (a sbalzo) e alberi a doppio supporto
• Documentazione: disegni 2D/3D e scheda tecnica disponibili
