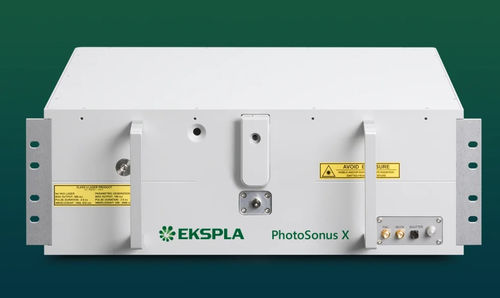

Sistema laser pulsato PhotoSonus X

in commutazione Qa stato solidoinfrarosso

Il PhotoSonus X è un laser DPSS ad alta potenza di uscita e regolabile progettato per l'imaging fotoacustico, adatto per applicazioni precliniche e cliniche che richiedono una scansione rapida dei campioni e un'imaging ad alta risoluzione. La sua alta energia di uscita, l'ampia gamma di regolazione della lunghezza d'onda, la frequenza di ripetizione fino a 100 Hz e il rapido cambio di lunghezza d'onda lo rendono ideale per alti tassi di acquisizione dati e imaging ad alta risoluzione. Il sistema è costruito su una piattaforma laser a stato solido pompato a diodi, garantendo un funzionamento più silenzioso rispetto ai laser pompati a lampada flash, il che è particolarmente vantaggioso per gli ambienti clinici. L'uscita del laser può essere accoppiata con quasi tutti i tipi di fascio di fibre, e caratteristiche opzionali come un misuratore di energia interno e un otturatore elettromeccanico con capacità di auto-test lo rendono pronto per la certificazione nelle applicazioni cliniche fotoacustiche. Il design ben progettato del sistema e la tecnologia pompata a diodi garantiscono alta affidabilità e bassi costi operativi.

Caratteristiche

• Gamma di regolazione del segnale ultra-ampia da 660 a 1300 nm
• Regolazione della lunghezza d'onda completamente motorizzata
• Cambio rapido della lunghezza d'onda
• Attivabile esternamente
• Alta energia di impulso, fino a 90 mJ dall'OPO
• Frequenza di ripetizione dell'impulso di 100 Hz o 50 Hz
• Pronto per la certificazione
• Funzionamento silenzioso < 60 dB
• Laser di pompaggio DPSS integrato e OPO in un unico alloggiamento
• Uscita fascio di fibre o fibra
• Segnale e idler attraverso la stessa uscita (opzionale)
• Misuratore di energia integrato (opzionale)
• Otturatore di uscita elettromeccanico con capacità di auto-test del laser

Specifiche

• Varianti del modello: PhotoSonus X-50, PhotoSonus X-100
• Gamma di lunghezza d'onda: Segnale: 660–1300 nm; Idler (opzionale): 1065–2600 nm
• Energia di impulso MAX di uscita OPO: X-50: >90 mJ; X-100: >50 mJ
• Frequenza di ripetizione dell'impulso: X-50: 50 Hz; X-100: 100 Hz
• Passo di scansione: Segnale: 0,1 nm; Idler: 1 nm
• Durata dell'impulso: 2–5 ns
• Larghezza di linea del segnale: < 15 cm⁻¹ a 700 nm o superiore
• Diametro tipico del fascio di segnale (1/e²): 6 ± 1 mm
• Interfacce di controllo: LAN, RS232
• Raffreddamento: Raffreddato ad aria-acqua a circuito chiuso (utilizzando un refrigeratore esterno)
• Dimensioni dell'unità (L × P × A): 551 × 400 × 162 mm
• Dimensioni dell'alimentatore (L × P × A): 483 × 390 × 140 mm
• Lunghezza dell'ombelicale: 0,5 m
• Temperatura della sala operatoria: 18–27 °C
• Umidità relativa: 20–80% (non condensante)
• Requisiti di alimentazione: 100–240 V AC, monofase, 50/60 Hz
• Consumo di energia: < 2 kW

Note aggiuntive

• Il laser deve essere collegato all'elettricità principale in ogni momento. Se scollegato per più di un'ora, è necessario un periodo di riscaldamento di alcune ore prima di accenderlo.
